Tijdens de aanleg van watertoevoer- en afvoerleidingen, HVAC- en pneumatische vloeistofleidingen zijn de 90 graden draaiposities van de pijpleidingen gevoelig voor lekkage, gecompliceerde constructie en potentieel brandgevaar. De traditionele ellebogen worden geïnstalleerd door middel van lassen of door het inrijgen en omwikkelen van afdichtingstape. Deze methode vereist veel handarbeid en er bestaat brandgevaar door lassen bij hoge temperaturen. Na verloop van tijd zullen de interfaces, als gevolg van wisselende temperaturen en pijpleidingtrillingen, waarschijnlijk losraken en gaan lekken of gas lekken. Bovendien zijn de interne stroomkanalen van gewone ellebogen ruw, wat resulteert in een hoge vloeistofweerstand en een verhoogd energieverbruik van het systeem.

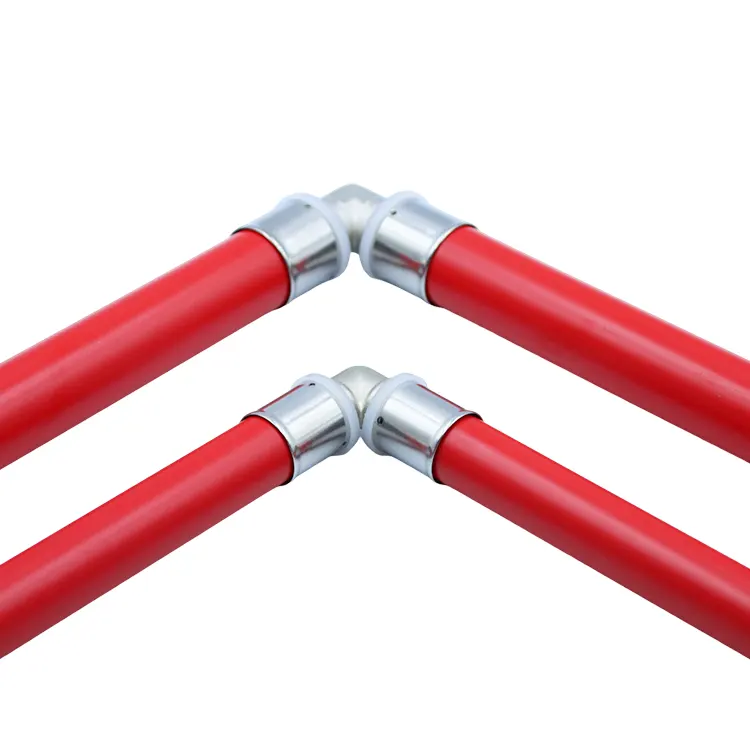

Deze messing perspassing-elleboogconnector richt zich specifiek op verschillende pijnpunten bij het draaien van pijpleidingen en het latere onderhoud ervan. Het product is gemaakt van loodvrij messing en beschikt over een geïntegreerde compressieafdichtingsstructuur. Er zijn geen las- of extra afdichtingsaccessoires nodig. Met behulp van standaard compressiegereedschappen kan snel een permanente afdichtingsverbinding tot stand worden gebracht.
Het is compatibel met koperen leidingen en roestvrijstalen leidingen en kan koud en warm water, verwarmingsmedia, perslucht, enz. transporteren. De werkdruk bedraagt maximaal 1,6 MPa en het toepasselijke temperatuurbereik is -20°C tot 120°C. Het is lange tijd bestand tegen temperatuurcycli en pijpleidingtrillingen. De binnenwand is glad, waardoor vloeistofverlies wordt verminderd, en het is het geprefereerde draaiaccessoire voor nieuwe installatie en renovatie van woningdecoratie, commercieel gebruik en licht-industriële pijpleidingen.
|

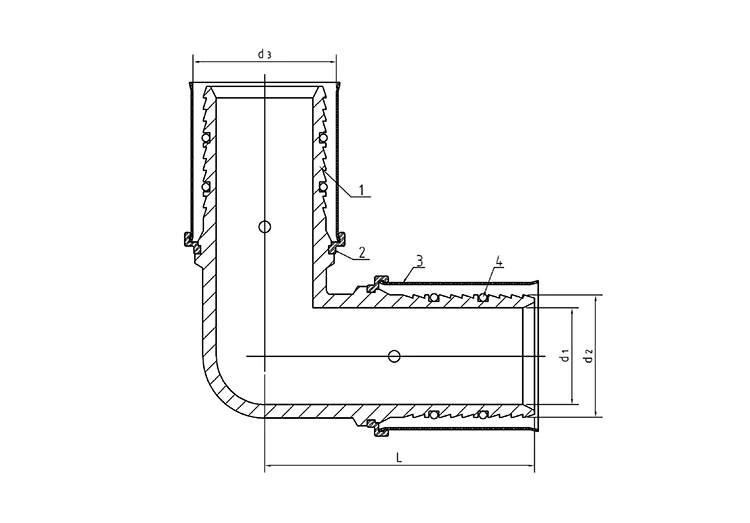

Productgrootte |
Aluminium kunststof composiet buis T |
d1 |
d2 |
d3 |
L |
Productmaterialen |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
PE |
SUS304 |
EPDM |
|
20 mm–20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25 mm–25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
Wordt geleverd met een geïntegreerde afdichtingspakking, waardoor lassen, tappen, wikkelen van grondstoffen enz. niet meer nodig is, waardoor de kosten voor de aanschaf van bouwmaterialen worden verlaagd.
Gecombineerd met industriestandaard compressiegereedschappen kan één persoon de pijpverbinding in een paar seconden voltooien, waardoor een permanente vergrendeling wordt bereikt zonder los te raken, waardoor de totale bouwtijd van de pijpleiding aanzienlijk wordt verkort en de arbeidskosten worden verlaagd.
Er is tijdens het hele proces geen lassen op hoge temperatuur nodig, waardoor de risico's op brandwonden en brand worden geëlimineerd, geschikt voor beperkte bouwruimten zoals plafondruimten, afgesloten apparatuurruimten en dichtbevolkte commerciële pijpleidingen.
De messing perspassing-elleboogconnector is gesmeed uit zeer zuiver loodvrij messing, zonder uitloging van zware metalen. Het voldoet aan de veiligheidsnormen voor drinkwaterleidingen en kan worden gebruikt voor langdurige waterzuivering en warmwatertransport.
Het messing basismateriaal heeft een hoge dichtheid en voldoende mechanische sterkte. Het heeft een uitstekende weerstand tegen oxidatie en gemiddelde corrosie. Het is onwaarschijnlijk dat er bij langdurige water- en luchtcirculatie kalk of roest ontstaat en is geschikt voor continu gebruik het hele jaar door.
De nominale drukcapaciteit bedraagt maximaal 1,6 MPa. Het is bestand tegen temperatuurbereiken van -20 graden Celsius voor antivries in koude omgevingen tot 120 graden Celsius voor warmtewisselingsoperaties. De prestaties zullen niet afnemen onder seizoenstemperatuurverschillen en koud-warme cycli.
Het interne deel van de elleboog heeft een uiterst nauwkeurige draai- en afwerkingsbewerking ondergaan. Het stroomkanaal is vlak en glad, waardoor de stromingsweerstand van de vloeistof aanzienlijk wordt verminderd en het drukverlies in de pijpleiding wordt verminderd. Dit verbetert de algehele operationele efficiëntie van HVAC- en gastoevoersystemen.
Er is een speciale elastische afdichtingspakking ingebouwd, die zich kan aanpassen aan de vervorming veroorzaakt door thermische uitzetting en krimp en mechanische trillingen van de pijpleiding. Langdurig gebruik zorgt voor een stabiele afdichting, waardoor waterlekkage en luchtlekkagefouten worden geëlimineerd.
Na het aandrukken van het gereedschap worden het buismateriaal en de bocht stevig met elkaar verbonden en wordt de kracht gelijkmatig verdeeld. Bij schommelingen in de waterdruk en de luchtdruk zal er geen sprake zijn van wegglijden van leidingmateriaal of losraken van de interface, waardoor de stabiliteit van de pijpleiding op lange termijn wordt gegarandeerd.
Het gestandaardiseerde ontwerp van de compressiepoort maakt een stabiele verbinding met koperen leidingen en roestvrijstalen leidingen mogelijk, zonder dat er extra conversieverbindingen nodig zijn. De nieuwe en oude leidingrenovaties kunnen direct gebruikt worden.
De messing perspassing-elleboogconnector kan op een veilige manier gewone vloeistoffen transporteren, zoals koud water, warm water voor huishoudelijk gebruik, verwarmingsmedia op hoge temperatuur en perslucht. Het omvat vier scenario's: wateraan- en afvoer, centrale airconditioning, centrale verwarming en pneumatische pijpleidingen.
De totale maat is klein en regelmatig, geschikt voor smalle plafondruimtes, smalle pijpschachten en smalle ruimtes in apparatuur. Het kan zich flexibel aanpassen aan complexe pijpleidinglay-outs met meerdere hoeken.
Voordat elke partij eindproducten de fabriek verlaat, zijn alle drie de inspectieprocedures (drukweerstands- en drukdraagtest, lekdetectie van luchtdichtheid en kalibratie van de maatnauwkeurigheid) voltooid. Eventuele defecte producten met maatafwijkingen, afdichtingsfouten of onvoldoende drukweerstand worden geëlimineerd.
Het gehele proces van invoer, verwerking en vorming van grondstoffen en inspectie van het eindproduct wordt uniform geregistreerd en gearchiveerd. Elke partij goederen kan gedurende het hele proces worden getraceerd, waardoor een consistente en stabiele kwaliteit van verschillende partijen producten wordt gegarandeerd.
Aanpasbare levering van materiaalinspectiecertificaten, drukweerstands- en afdichtingstestrapporten van het eindproduct en officiële oorsprongscertificaten. Voldoet volledig aan de normen voor binnenlandse projectacceptatie en -indiening, evenals overzeese grensoverschrijdende douane-inklaring en -inspectie.
De fabriek ondersteunt productie op maat voor afwijkende specificaties en bijzondere werkomstandigheden. Op basis van de pijpleidingindeling en de mediumkenmerken van grootschalige commerciële en industriële projecten kunnen op maat gemaakte bochten en fittingen van exclusieve afmetingen worden geproduceerd.
Met een volwassen servicesysteem voor de buitenlandse handel kan elke batch zendingen van messing perspassing-elleboogconnectoren vergezeld gaan van een complete set kwalificatiedocumenten voor douane-inklaring, waardoor het douane-inklaringsproces voor buitenlandse klanten wordt vereenvoudigd en de tijd en kosten van grensoverschrijdende handel worden verminderd.
Een professioneel technologieteam voor vloeistofpijpleidingen is uitgerust om pijpleidingselectie, richtlijnen voor compressie-installatie en oplossingen voor het oplossen van fouten ter plaatse te bieden. Zij reageren snel op bouw- en exploitatievraagstukken van klanten in binnen- en buitenland.
Gebruikt voor 90 graden bochtverbindingen van residentiële watervoorziening en warmwaterleidingen. Gemaakt van loodvrij materiaal, veilig en milieuvriendelijk. Verborgen compressie-installatie kent geen lekkagerisico's en is geschikt voor nauwkeurige en verborgen pijpleidingaanleg in woningdecoratie.
Geschikt voor het draaien van de koude en warme circulatieleidingen van de centrale airconditioning van commerciële gebouwen. Het ontwerp met lage stromingsweerstand vermindert het energieverbruik van het airconditioningsysteem en is geschikt voor commerciële gebouwen met frequente en continue werking gedurende het hele jaar.
Geschikt voor langdurige tolerantie van 120 ℃ warmwatercirculatie. De afgedichte structuur is bestand tegen de vervorming veroorzaakt door thermische uitzetting en samentrekking van de pijpleiding, en is stabiel voor gebruik in gecentraliseerde verwarmingspijpleidingen van woonwijken en industrieparken voor draaien en verbinden.
Geschikt voor het draaien van de persluchttoevoerleidingen in fabriekswerkplaatsen. De afdichting is strak zonder gaslekkage en de drukdragende prestaties zijn stabiel en voldoen aan de pijpleidingrenovatie-eisen van kleine industriële pneumatische apparatuur.
Wanneer de pijpleiding ter plaatse een koperen pijp of een dunwandige roestvrijstalen pijp is, kiest u direct de overeenkomstige compressieelleboog met pijpdiameter; Bij renovatieprojecten waarbij een mengsel van deze twee buismaterialen wordt gebruikt, moet deze universele compressie-interface uniform worden toegepast en zijn er geen extra maatveranderende accessoires vereist.
Voor de watervoorziening en het warme water in huis wordt de voorkeur gegeven aan het basismodel zonder lood; voor vloerverwarming, gecentraliseerde verwarming van warmwaterleidingen op hoge temperatuur, bereid vooraf het afdichtingsmodel voor dat bestand is tegen hoge temperaturen van 120 ℃; voor pneumatische pijpleidingen met perslucht in de werkplaats kiest u het batchproduct met verbeterde luchtdichtheid.
Voor buitenpijpleidingen in noordelijke winters of onverwarmde ondergrondse kelders is het noodzakelijk om het afdichtingsmodel te selecteren dat bestand is tegen -20℃ lage temperaturen; voor watertoevoer binnenshuis met normale temperatuur en airconditioningwaterwegen kan het standaardmodel aan de gebruiksvereisten voldoen.
Geef voor smalle constructieposities zoals plafondruimten en smalle apparatuurkasten prioriteit aan de selectie van compacte compressieellebogen met een klein volume; voor open machinekamers en op de grond gemonteerde blootliggende pijpleidingen kan het conventionele standaardmodel worden geselecteerd, waardoor er meer voldoende installatieruimte ontstaat.
Voor huishoudelijk tapwater en kleinschalige vloerverwarmingssystemen met een druk lager dan 1,0 MPa is het standaard 1,6 MPa drukdragende model voldoende; voor commerciële centrale airconditioning en grote verwarmingseenheden wordt aanbevolen om drukredundantie te reserveren en uniform de drukbestendige specificatie van 1,6 MPa aan te schaffen om het risico op hogedruklekkage te elimineren.
A: Traditionele ellebogen hebben complexe constructieprocessen en het lasproces brengt brandveiligheidsrisico's met zich mee. Na verloop van tijd hebben de verbindingen de neiging los te komen en te lekken. De messing press-fit elleboogconnector vereist daarentegen geen laswerk en heeft geen extra afdichtingsaccessoires nodig. Het heeft een hoge constructiesnelheid en de verbinding wordt permanent stabiel na het persgieten. Het is bestand tegen trillingen en temperatuurveranderingen, zonder lekkage. De totale bouw- en exploitatiekosten op de lange termijn zijn lager.
EEN: Absoluut. Het product is gemaakt van loodvrij messing materiaal en er komen geen schadelijke stoffen vrij. Het voldoet aan de relevante binnenlandse specificaties voor watervoorzieningsmaterialen voor huishoudelijk gebruik en kan veilig en permanent worden gebruikt in waterzuiveringssystemen voor woningen en warmwaterleidingen voor huishoudelijk gebruik.
A: Er zal geen lekkage zijn. De elleboog is aan de binnenkant uitgerust met een speciale, schokbestendige afdichtingspakking die bestand is tegen hoge en lage temperaturen. Na het ondergaan van koude en warme cycli en continue trillingsduurzaamheidstests, kan het zich aanpassen aan de thermische uitzetting en samentrekking van de pijpleiding, waardoor een stabiele afdichting en hechting op de lange termijn behouden blijft, en er zullen geen water- of luchtlekkageproblemen zijn.
A: Wat buizen betreft, kan het compatibel zijn met koperen buizen en roestvrijstalen buizen; voor media kan het koud water, huishoudelijk warm water, verwarmingsmedium op hoge temperatuur en perslucht transporteren. Het is toepasbaar op verschillende scenario's, zoals woningdecoratie en civiel gebruik, commerciële HVAC en lichtindustriële pneumatische leidingen.
