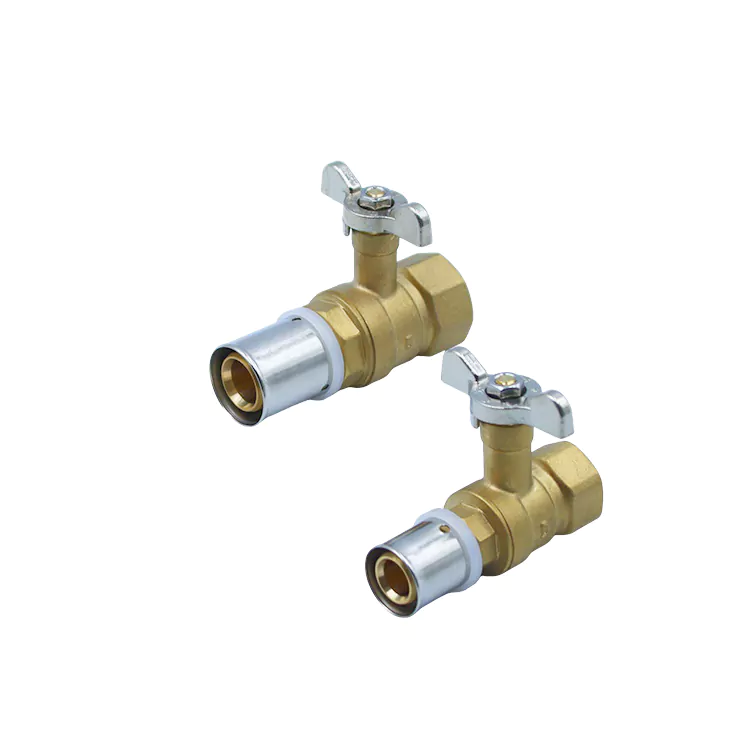

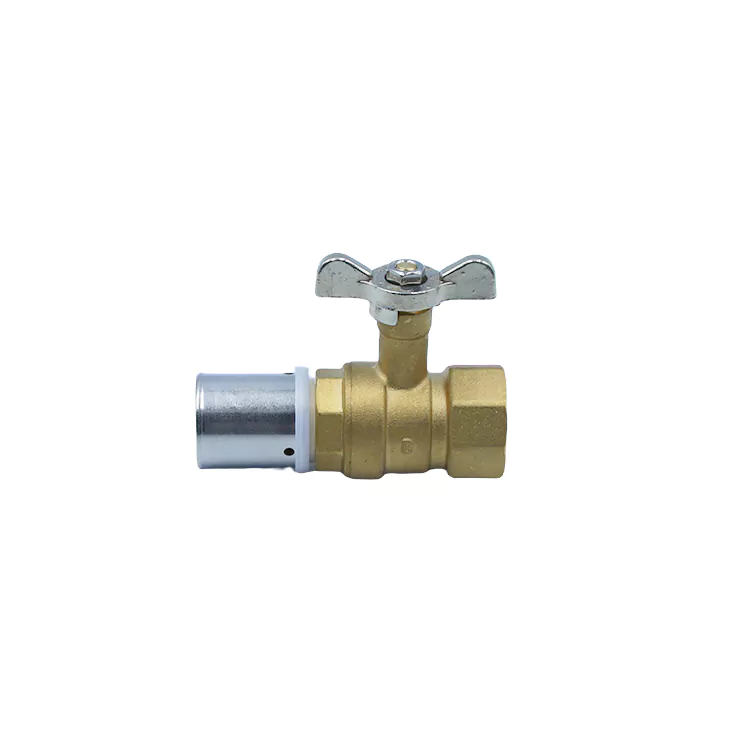

Vuurpers Messing Ventiel Vlinderhandvat

Fire Press Brass Valve Butterfly Handle is speciaal gebouwd voor één specifieke brandbeveiligingsuitdaging: het bieden van betrouwbare noodafsluiting in ruimtes waar standaardkleppen niet kunnen worden bediend. Het combineert drie technische oplossingen in één component:

Press-fit verbinding – elimineert lassen of draadsnijden, waardoor veilige installatie in afgewerkte interieurs mogelijk is zonder brandgevaar;

Korte vlinderhandgreep – heeft een minimale draaicirkel, waardoor bediening onder een hoek van 90° mogelijk is in smalle pijpschachten waar lange handgrepen muren of isolatie zouden kunnen raken;

GA79-conforme HPb59-1 behuizing van gesmeed messing – levert PN16-geclassificeerde drukintegriteit met lekvrije afdichting en uitblaasbestendige steelbescherming.

Het resultaat is een brandbeveiligingsklep die niet alleen voldoet aan de codevereisten, maar ook de operationele beperkingen oplost die voorkomen in hoogwaardige commerciële renovaties, hotels en woontorens.

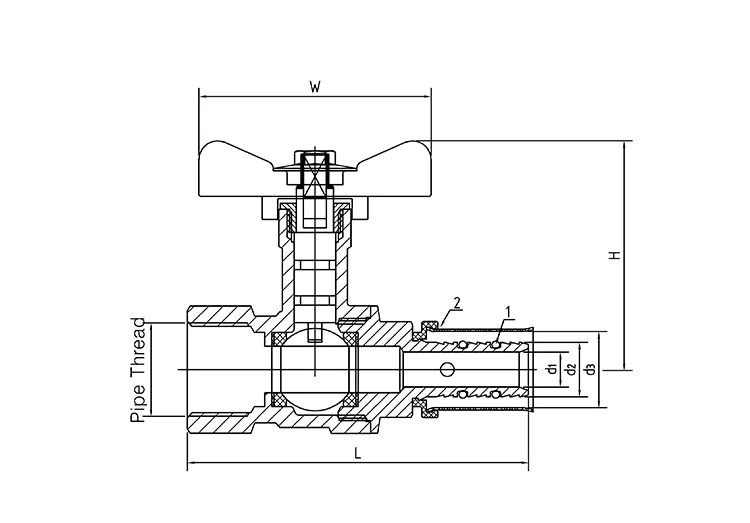

Technische parameters

Vlinderhandvat

1. Standaardkleppen met lange steel falen bij krappe leidingwerkzaamheden: In echte brandbeveiligingsinstallaties worden standaardkleppen met lange steel vaak onbruikbaar gemaakt door hun omgeving. Bij installatie in smalle verticale schachten, plafondplenums of apparatuurruimten met beperkte vrije ruimte raken lange handgrepen aangrenzende buizen, muren of structurele balken, waardoor een volledige rotatie van 90° wordt voorkomen; worden belemmerd door buisisolatielagen, die de handgreep vasthouden; zijn niet toegankelijk als de kleppen zijn verzonken achter toegangspanelen met een beperkte draaicirkel.

2. Het verschil met de vlinderhandgreep: deze klep vervangt de uitstekende lange hendel door een compacte, antislip vlinderhandgreep. De korte draaicirkel past binnen krappe ruimtes waar lange hendels eenvoudigweg niet kunnen draaien, waardoor de klep in geval van nood volledig kan worden geopend of gesloten, ongeacht hoe beperkt de installatieruimte is.

3. Noodreactie op 90° kwartslag: Ondanks zijn compacte formaat kan de vlinderhandgreep een volledige kwartslag van 90° draaien, van volledig open tot volledig gesloten, en voldoet daarmee aan de brandvoorschriften voor een snelle nooduitschakeling. Het koppel is geoptimaliseerd voor bediening met handschoenen, en het vleugelontwerp van de handgreep zorgt voor een veilige grip, zelfs in natte of donkere omstandigheden.

4. Visueel onderscheid bij brandinspecties: Door het opvallende vlindersilhouet is deze klep direct herkenbaar tijdens brandveiligheidsinspecties. Inspecteurs kunnen snel vaststellen of de klep zich in de juiste positie bevindt zonder door een doolhof van standaard sanitaire kleppen te hoeven zoeken, waardoor de inspectietijd wordt verkort en het nalevingsrisico wordt geminimaliseerd.

Materiaalintegriteit voor brand-stand-byomstandigheden

Fire Press Brass Valve Butterfly Handle-behuizing is gesmeed uit HPb59-1 loodvrij messing, een materiaal dat speciaal is gekozen vanwege de unieke eisen van brandbeveiliging: langdurige statische druk, onregelmatige werking en nultolerantie voor defecten. In tegenstelling tot gegoten messing met potentiële porositeit in zandgaten, zorgt de gesmede structuur voor een dichte, defectvrije integriteit die gedurende tientallen jaren van gebruik de PN16-classificatie (1,6 MPa) behoudt. Dit is geen onderdeel van civiele kwaliteit; het is messing van industriële kwaliteit, ontworpen volgens de GA79-brandveiligheidsspecificaties, gevalideerd door batch-voor-batch spectrale analyse om de loodvrije naleving en het drukdragend vermogen te verifiëren.

Press-Fit-technologie voor veilige, conforme installatie

Voor de traditionele installatie van brandleidingen zijn vaak vergunningen voor heet werk, brandwachten en inspectie na het lassen vereist. Deze klep elimineert dat allemaal. De geïntegreerde perspassingpoort, gecombineerd met een roestvrijstalen compressiering, zorgt voor een permanente, lekdichte verbinding met uitsluitend hydraulisch gereedschap: geen lassen, geen draadsnijden, geen open vuur.

De ingebouwde siliconenafdichting is speciaal ontwikkeld voor brandsysteemomstandigheden: langdurige statische wateronderdompeling met onregelmatige stroming. Het is bestand tegen hydrolyse, verharding en vervorming – gevalideerd door gespecialiseerde verouderingstests die tientallen jaren van standby-service simuleren.

Deze gestandaardiseerde perspassing zorgt voor een consistente verbindingskwaliteit bij elke installatie, waardoor de variabiliteit die inherent is aan handmatig lassen of schroefdraadverbindingsmontage wordt geëlimineerd, en de inspectielast voor brandbeveiligingsaannemers aanzienlijk wordt verminderd.

Brandstroomintegriteit en stand-bybetrouwbaarheid

De verchroomde kogelkern met volledige doorlaat van de Fire Press Brass Valve-vlinderhandgreep elimineert stroombeperking, wat van cruciaal belang is voor het handhaven van de sprinklerdichtheid en de afvoerdruk van de brandkraan. Dit is geen kostenbesparende klep met kleinere doorlaat; de binnendiameter komt overeen met de buismaat om drukval te voorkomen wanneer bluswater het meest nodig is.

De verdikte PTFE-zitting zorgt voor een bidirectionele luchtbeldichte afdichting, waardoor er geen lekkage ontstaat door jarenlange statische druk. De uitblaasbestendige steel is voorzien van een schouder met slaglimiet die het uitwerpen van de steel voorkomt, zelfs bij hoge drukstoten – een cruciale veiligheidsvoorziening voor brandbeveiligingssystemen die na jaren van inactieve stand-by feilloos moeten functioneren.

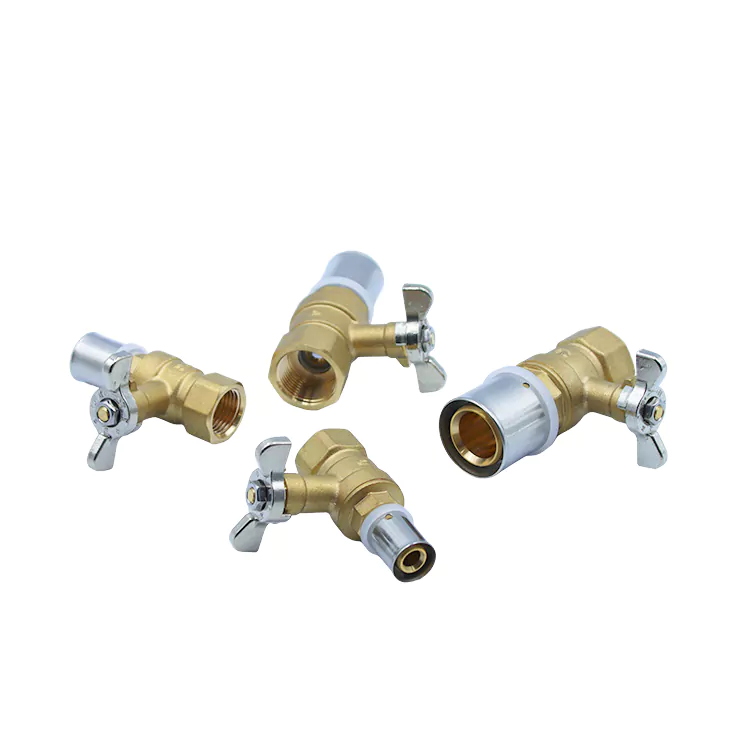

Uitgebreid maatbereik

1. Volledige dekking van standaard brandleidingdiameters: De klepserie omvat standaarddiameters van DN15 tot DN50, perfect passend bij de afmetingen van dunwandige roestvrijstalen sprinkler- en brandkraanleidingen die worden gebruikt in commerciële gebouwen, wooncomplexen en kleine apparatuurruimten.

2. Compacte behuizing bespaart installatieruimte: De gestroomlijnde, compacte structuur is voorzien van een geïntegreerd perspassingspoortontwerp zonder overtollige componenten. Het is geschikt voor dichte leidingsystemen, vereist minimale ruimte voor installatie en vergemakkelijkt de gestandaardiseerde aanleg van leidingnetwerken.

3. Universele compatibiliteit voor nieuwe en retrofitprojecten: De standaard perspassinginterface is compatibel met de reguliere dunwandige roestvrijstalen brandleidingen op de markt. Het is geschikt voor zowel nieuwe installaties als de renovatie van bestaande brandleidingnetwerken en biedt een brede veelzijdigheid.

Strenge kwaliteitscontrole voor brandbeveiligingstechniek

1. Batchgewijze spectroscopische screening van grondstoffen: Elke batch HPb59-1 messing knuppels ondergaat spectroscopische analyse om de loodvrije, drukbestendige en corrosiebestendige eigenschappen strikt te verifiëren. Roestvrijstalen persringen en siliconenafdichtingen ondergaan gespecialiseerde statische druk- en verouderingstests om de geschiktheid voor langdurige statische wateromstandigheden in brandbeveiligingssystemen te garanderen.

2. Uitgebreide brandveiligheidstests: elke Fire Press-messingklep met vlinderhandgreep ondergaat een opeenvolgende reeks tests, waaronder hogedrukhydrostatische schaaltests, luchtdichtheids-/lektests en duurzaamheidstests met 10.000 cycli, om de druklimieten van het kleplichaam, de afdichtingsstabiliteit en de operationele levensduur uitvoerig te verifiëren.

3. Precisieverificatie van brandspecifieke structurele integriteit: We voeren rigoureuze inspecties uit van de vlakheid en dichtheid van de perspassingsverbindingspoorten en verifiëren nauwkeurig het bedrijfskoppel en de structurele coaxialiteit. Deze gerichte aanpak beperkt veelvoorkomende risico's in brandleidingnetwerken, zoals het losraken van leidingen, lekkage van verbindingen en operationele storing.

4. Volledige traceerbaarheid van de keten en volledige nalevingsdocumentatie: Elk product is lasergemarkeerd met een unieke batchcode, waardoor volledige traceerbaarheid van de productie wordt gegarandeerd. We bieden materiaaltestrapporten, fabrieksconformiteitscertificaten en CE-certificering, waarmee we volledig voldoen aan de vereisten voor de acceptatie van projectvoltooiing, indiening en grensoverschrijdende douaneafhandeling op zowel binnenlandse als internationale markten.

Projectimplementatie en ondersteunende diensten

1. Gespecialiseerde technische begeleiding voor Fire Press-Fit-installatie: Professionele technici bieden praktische begeleiding die het hele proces omvat - inclusief het persen van dunwandige roestvrijstalen brandpijpen, hydraulisch vormen, hogedruknetwerktesten en lekdetectie - om complexe installatie-uitdagingen op te lossen.

2. Meertalige grensoverschrijdende projectcoördinatie: Ons meertalige klantenserviceteam is geschikt voor mondiale tijdzones en zorgt voor snelle reacties op buitenlandse aanbestedingsvragen, het volgen van bestellingen en onderhoudsbehoeften na de verkoop, waardoor grootschalige grensoverschrijdende projectsamenwerkingen worden vergemakkelijkt.

3. Maatwerkoplossingen voor bulkbrandprojecten: Voor grootschalige sprinklernetwerken en gecentraliseerde brandkraaninstallaties bieden wij op maat gemaakte productselectieplannen op basis van specifieke leidingparameters en constructienormen, waardoor de succesvolle uitvoering van grootschalige brandveiligheidsprojecten wordt vergemakkelijkt.

4. Langetermijngarantie en levering van originele onderdelen: Omvat een fabrieksgarantie van 12 maanden op de volledige eenheid en een stabiele, langdurige levering van originele slijtageonderdelen, zoals roestvrijstalen persringen en afdichtingspakkingen, om ervoor te zorgen dat aan de voortdurende onderhouds- en reparatiebehoeften van het brandleidingnetwerk wordt voldaan.

Precisieaanpassing aan specifieke brandveiligheidstoepassingen

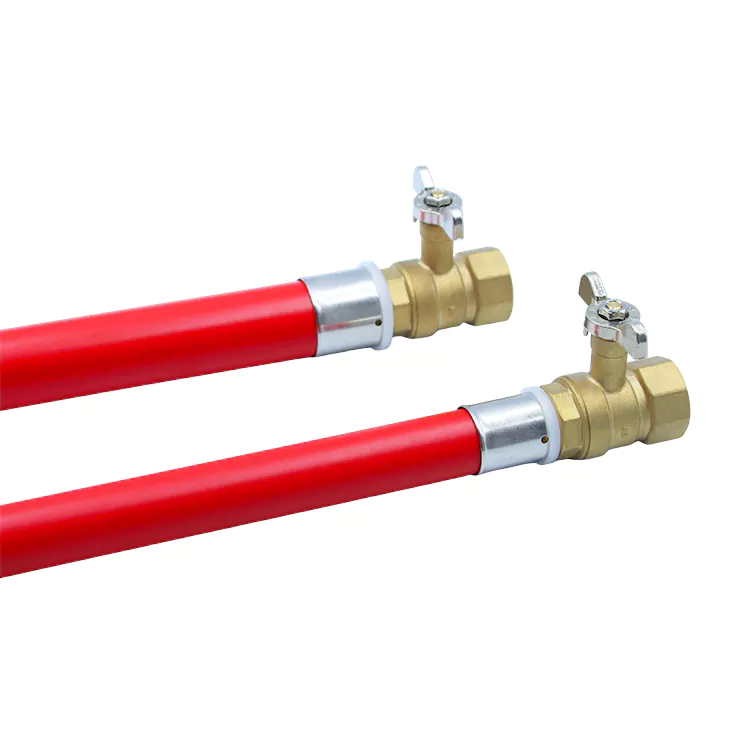

1. Automatische sprinklerbrandleidingnetwerken: geschikt voor dunwandige roestvrijstalen leidingen in sprinklersystemen voor woongebouwen, commerciële complexen en kantoortorens. De lasvrije perspassinginstallatie is ideaal voor hoogwaardige inbouwprojecten, terwijl het ontwerp met volledige doorlaat zorgt voor een stabiele waterstroom voor sprinklers.

2. Watervoorzieningssystemen voor binnenbrandkranen: Compatibel met zowel zij- als hoofdcontrolelijnen voor brandkranen binnenshuis. De hogedrukklasse PN16 voldoet aan de vereisten voor brandkraantoevoer met constante druk, terwijl de vlinderhandgreep een snelle opening en sluiting tijdens noodsituaties mogelijk maakt.

3. Retrofitting van verouderde brandleidingnetwerken: Elimineert de noodzaak voor heet werk (lassen) en behoudt de integriteit van bestaande leidingconstructies. Press-fit-technologie maakt de snelle vervanging van oude of defecte kleppen mogelijk, waardoor de complexiteit van de constructie en de projecttijdlijnen aanzienlijk worden verminderd.

4. Gesloten brandleidingsystemen voor apparatuurruimten: Ontworpen voor krappe ruimtes zoals smalle pijpschachten en afgesloten plafondruimten. De compacte vlinderhandgreep lost operationele ruimtebeperkingen op, terwijl de duurzame afdichting betrouwbaarheid garandeert voor systemen die het hele jaar door stand-by blijven.

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste voordelen van Fire Press Brass Valve Butterfly Handle ten opzichte van standaard gelaste kleppen in brandbeveiligingsprojecten?

A: Standaard gelaste kleppen vereisen heet werk, wat strikte controles op de locatie, hoge veiligheidsrisico's en lange bouwtijden met zich meebrengt; Kleppen met schroefdraad zijn gevoelig voor lekkage bij de schroefdraad. Dit product maakt gebruik van een hydraulisch perspassing, lasvrij proces, waardoor risico's op heet werk worden geëlimineerd en de installatie wordt versneld. Het voldoet aan de GA79-brandveiligheidsnorm en is ideaal voor gesloten of hoogwaardige afgewerkte ruimtes, waarbij belangrijke projectuitdagingen op het gebied van veiligheid, efficiëntie en naleving van de regelgeving worden aangepakt.

Vraag 2: Voldoet de PN16-drukclassificatie aan de eisen van commerciële brandleidingnetwerken voor hoge gebouwen?

A: Ja, het is volledig compatibel. Het kleplichaam heeft een verdikt, gesmeed ontwerp voor verbeterde drukweerstand en voldoet consistent aan de nominale druknorm PN16. Het is bestand tegen de constante druk en onmiddellijke hogedrukstoten die voorkomen in hoogbouwbrandnetwerken, is geschikt voor verschillende commerciële en residentiële watervoorzieningsomstandigheden en voldoet aan de projectacceptatiecriteria voor druktests.

Vraag 3: Zijn de afdichtingen gevoelig voor veroudering of lekkage bij langdurige blootstelling aan statische wateronderdompeling?

A: Nee. Het product maakt gebruik van gespecialiseerde, verouderingsbestendige siliconenafdichtingen die strenge langdurige statische druk- en verouderingstests hebben ondergaan. Geoptimaliseerd voor de specifieke omstandigheden van brandnetwerken – die vaak statisch blijven bij een onregelmatige waterstroom – bieden de afdichtingen een uitstekende weerstand tegen hydrolyse en veroudering, waardoor er bij langdurig gebruik geen lekkage bij de verbindingspunten ontstaat.

Vraag 4: Belemmert het ontwerp met de korte vlinderhandgreep het openen of sluiten in noodgevallen?

Antwoord: Nee, dat is niet het geval. De vlinderhandgreep heeft een koppelgeoptimaliseerd ontwerp, waardoor het openen en sluiten met een korte slag van 90° met minimale inspanning mogelijk is. Het is speciaal ontworpen voor omgevingen met beperkte ruimte, zoals smalle pijpschachten en holle ruimtes in het plafond. Het maakt een gemakkelijke waterafsluiting in noodgevallen en routineonderhoud mogelijk, waardoor het beter geschikt is voor gesloten brandbeveiligingsleidingsystemen dan kleppen met lange handgrepen.

Vraag 5: Bestaat het risico dat de buis na verloop van tijd losraakt of losraakt op het perspassingsverbindingspunt?

A: Nee. De combinatie van een roestvrijstalen persring en een nauwkeurig persvormproces zorgt voor een veilige structuur; de aangrijpingsdiepte en pasvorm worden geverifieerd via gespecialiseerde fabrieksfoutdetectie. Eenmaal gevormd, is de verbinding stabiel en bestand tegen kleine trillingen in de pijpleiding en fluctuaties in de waterdruk, waardoor brandveiligheidsrisico's zoals losraken, losraken of lekkage effectief worden geëlimineerd.
