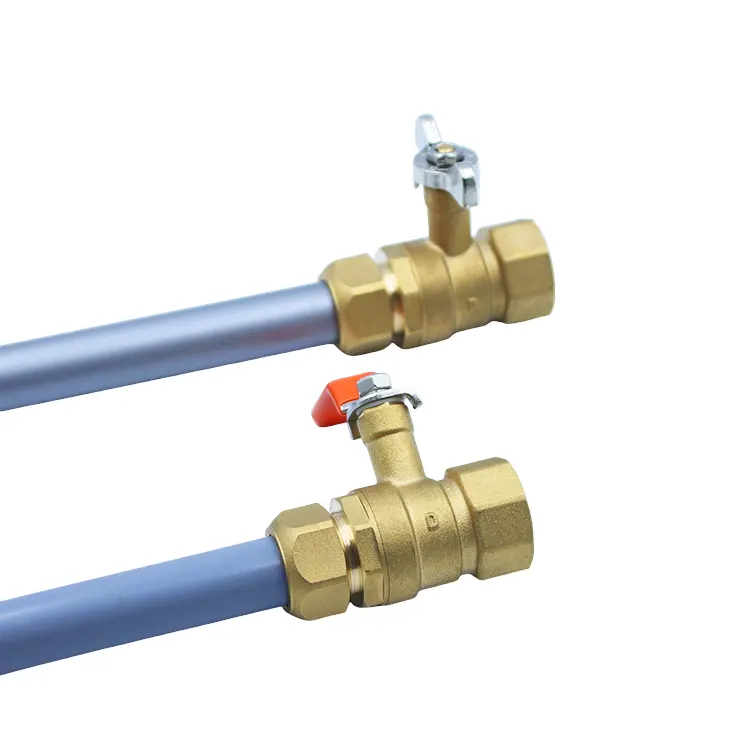

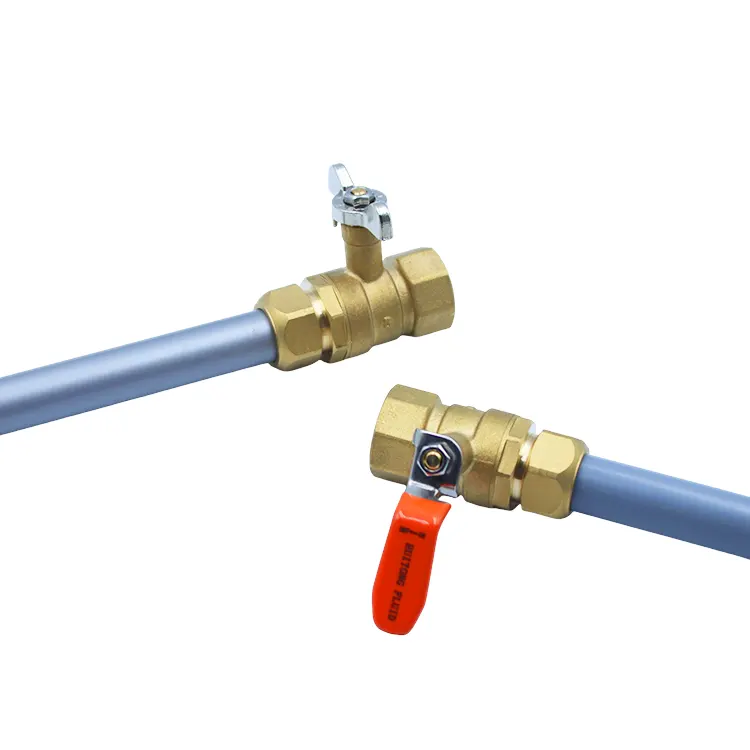

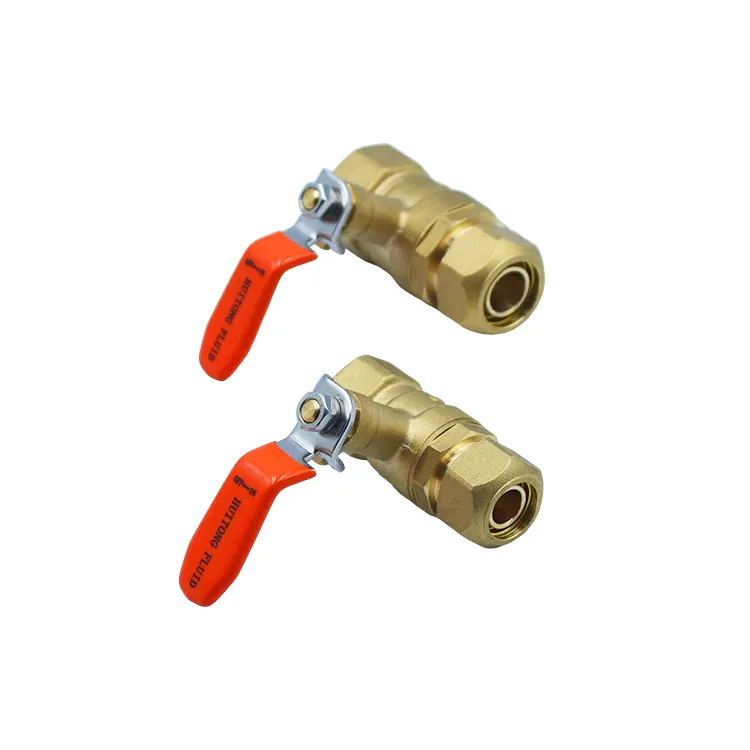

Binnendraad twee positie ferrule ketel messing kogelkraan

Vergeleken met gewone kogelkranen voor water en verwarming, is de koperen kogelkraan met twee posities en twee posities speciaal ontworpen om vier grote technische uitdagingen in ketelapparatuur aan te pakken: door trillingen veroorzaakte loslating van de buis, beperkte installatieruimte in kleine kasten, omslachtige lasconstructie van koperen buizen en tweezijdige lekkage van warme en koude media. Het ene uiteinde van het product is rechtstreeks verbonden met het ketellichaam met standaard interne schroefdraden, terwijl het andere uiteinde een dubbele ferrule-structuur met twee posities heeft die de koperen pijp en de stalen instrumentpijp veilig kan vergrendelen zonder lassen. Het is uitgerust met een eindhendel met dubbele versnelling, een klepsteel met anti-slingerfunctie en een verdikte teflon-afdichting. Het is bestand tegen wateraanslag en hoge temperaturen, heeft een laag stromingsverlies, is gemakkelijk te demonteren, te onderhouden en te repareren, en is volledig geïnspecteerd en vervaardigd volgens het exclusieve kwaliteitscontrolesysteem voor de ketelpijpleiding. Het is verkrijgbaar in meerdere specificaties om te voldoen aan de eisen van verschillende kleine en middelgrote ketelapparatuur.

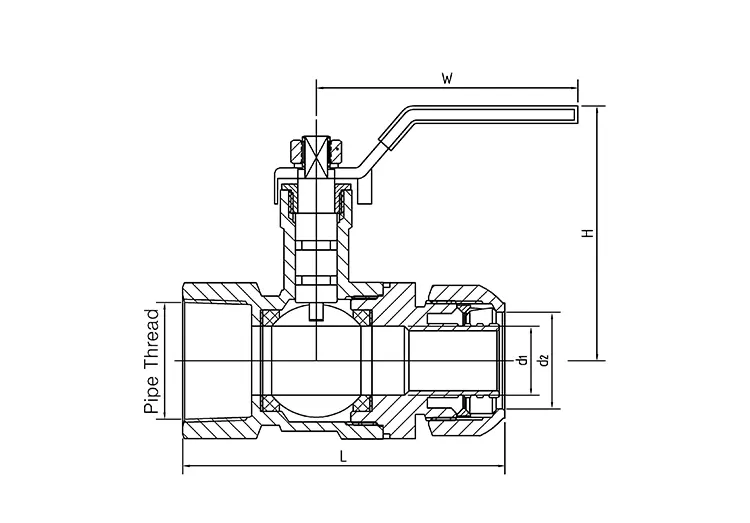

Technische parameters

Hoe vereenvoudigt de interfacestructuur de montage van ketelleidingen?

1. Het schroefdraaduiteinde in de klep heeft nauwkeurige CNC-schroefdraden, die rechtstreeks kunnen worden aangesloten op de originele uitrustingsinterface van de ketel, zonder dat er extra verloopadapters nodig zijn, waardoor het aantal lekkagepunten in de leidingen en het type gekochte componenten wordt verminderd.

2. Het andere uiteinde is uitgerust met een dubbele contactdoosvergrendeling met twee standen. Voor de installatie zijn geen las- of smeltapparatuur vereist. Steek eenvoudig de koperen buis in en draai de mof aan om het buismateriaal stevig vast te zetten, waardoor de montagetijd voor de hele ketel aanzienlijk wordt verkort.

3. Het is compatibel met zowel koperen leidingen als roestvrijstalen instrumentleidingen, de gangbare leidingmaterialen voor ketels. Door het demonteren en opnieuw monteren wordt het leidingmateriaal niet beschadigd. Tijdens het onderhoud van de apparatuur en de renovatie van het leidingsysteem kan de klep opnieuw worden gebruikt, waardoor de kosten voor de bediening van de apparatuur en het onderhoud van verbruiksartikelen worden verlaagd.

Hoe vermijdt het ontwerp van de handgreep veiligheidsrisico's?

1. De handgreep is uitgerust met onafhankelijke, volledig open en volledig gesloten limietvergrendelingsclips met dubbele positie. Nadat de klep is geopend of gesloten, kan deze in een vaste positie worden vergrendeld, waardoor wordt voorkomen dat de hendel verschuift of lekkage veroorzaakt wanneer de ketel lange tijd draait.

2. De limietstructuur van de messing kogelkraan met twee posities ferrule ketel met binnendraad heeft een mechanisch strakke aangrijping. Na een miljoen keer trillingssimulatietests te hebben ondergaan, zal de positie niet verschuiven onder continue cyclische omstandigheden, waardoor de aan-uit-status van de ketelwaterweg effectief wordt gecontroleerd.

3. De standaard openings- en sluitslag van 90° zorgt voor een gematigde bedieningskracht. Zelfs in de smalle binnenkant van de ketelkast kan de hendel gemakkelijk worden gedraaid, waardoor de dagelijkse inspectie en regeling van de apparatuur gemakkelijk wordt.

Hoe passen het kleplichaam en de afdichtingsconfiguratie zich aan de omstandigheden van ketelsteenvorming bij hoge temperaturen aan?

1. De binnendraad twee positie ferrule ketel messing kogelkraan is gemaakt door DZR loodvrij messing uit één stuk te smeden. Het materiaal is dicht en bestand tegen hoge temperaturen. Het is niet gevoelig voor oxidatie en kalkaanslag bij langdurig contact met heet water en stoom uit de ketel, en zal geen zware metalen vrijgeven die het circulerende medium vervuilen.

2. Het ingebouwde verchroomde zwevende kogellichaam is gecombineerd met een verdikte PTFE (polytetrafluorethyleen) klepzitting. De bidirectionele afdichtingsprestaties zijn gebalanceerd en er kan geen lekkage worden bereikt, zelfs bij afwisselende drukeffecten van koud en warm water. Het is bestand tegen drukschommelingen veroorzaakt door veelvuldig opstarten en uitschakelen van de ketel.

3. Een versterkte klepsteel met anti-slingerfunctie is uitgerust om onmiddellijke hogedrukstoten in de waterweg van de ketel op te vangen. Dit voorkomt dat de klepsteel naar buiten springt en vermijdt het risico op spatten van medium, waardoor de veiligheid van de gehele werking van de ketel wordt vergroot.

Aan welke installatievoorwaarden voldoet het vormontwerp van het product voor de ketelkast?

1. Het kleplichaam is uitgerust met een recht doorstroomkanaal met de volledige diameter, zonder dode hoeken te smoren, wat resulteert in een lage waterstroomweerstand en geen onvoldoende drukval in de ketelwatercirculatie of een afname van de verwarmingsefficiëntie veroorzaakt.

2. Het is compact en klein van formaat, geschikt voor de meeste standaard kasten met ketelafdichting, zonder dat er een grote installatieruimte hoeft te worden gereserveerd, waardoor het voor apparatuurfabrikanten handig is om de bedrading en lay-out van de hele machine te standaardiseren.

3. Er zijn meerdere specificaties van hulzen en schroefdraadmaten beschikbaar, die alle soorten kleine en middelgrote gasovens, elektrische verwarmingsapparatuur en platenwarmtewisselaars omvatten voor uitgebreide afstemmingsbehoeften.

Vanuit welke dimensies moet de fabriekskwaliteit worden gecontroleerd?

1. Pre-screening van grondstoffen: Alle messing knuppels ondergaan spectrale samenstellingstests om de kernindicatoren te verifiëren, zoals geen lood, anti-ontzinking en weerstand tegen hoge temperaturen, om ervoor te zorgen dat ze geschikt zijn voor de langdurige cyclische werkomstandigheden bij hoge temperaturen van de ketel.

2. 100% inspectie van eindproducten: elke klep ondergaat drie basistests achter elkaar: de waterdruksterktetest van het reservoir, de lekdetectietest van het beltype en de duurzaamheidstest van 10.000 keer openen en sluiten. Niet-conforme producten worden direct gesorteerd en herwerkt.

3. Speciale kalibratie voor ketelomstandigheden: Er worden afzonderlijke tests uitgevoerd op de vergrendelingskracht van de dubbele mof, de nauwkeurigheid van de interne schroefdraadgrootte en de betrouwbaarheid van de tweestandenlimietpreventie om frequente ketelfouten te voorkomen, zoals door trillingen veroorzaakte loslating van de pijp en lekkage van de afdichting.

4. Beheer van volledige batchtraceerbaarheid: elke koperen kogelkraan met binnendraad en twee posities ferrule is gelabeld met een onafhankelijke batchcode. De procesgegevens van het smeden, verwerken en testen worden gearchiveerd. Bij verzending kunnen materiaalinspectierapporten en CE-conformiteitscertificaten tegelijkertijd worden verstrekt om te voldoen aan de vereisten van acceptatie en biedingen van overzeese apparatuurtechniek.

Waarom voor ons kiezen?

1. Volledige kwalificatielevering: voor bestellingen van bulkapparatuur kunnen we materiaalrapporten (MTR), CE-certificering en fabrieksinspectiedocumenten verstrekken. Alle materialen zijn compleet en conform, waardoor een soepele douaneafhandeling, projectaanvaarding en indiening van biedingen voor apparatuur wordt gegarandeerd.

2. Speciale technische begeleiding: Ons technisch team heeft uitgebreide ervaring met ketelleidingsystemen. We kunnen één-op-één oplossingen bieden voor de montage van koperen buismantels, algemene foutopsporing in de waterwegen van ketels en probleemoplossing voor afdichtings- en lekkageproblemen.

3. After-sales levering op lange termijn: Wij bieden een stabiele levering van originele fabrieksvervangingsonderdelen voor binnenlandse en buitenlandse fabrikanten van ketelapparatuur. Voor grootschalige bestellingen van verwarmingseenheden kunnen op maat gemaakte leidingsysteemoplossingen worden geleverd.

4. Gestandaardiseerde kwaliteitsgarantie: Alle series ketelkogelkranen bieden uniform een ​​originele fabrieksgarantie van 12 maanden, die materiaal- en productieprocesgerelateerde inherente kwaliteitsfouten dekt, waardoor zorgen over batchaankoop worden geëlimineerd.

Veelgestelde vragen

Q1: Deze ketelkogelkraan heeft een dubbele mofstructuur. Is het nodig om de koperen buis tijdens de installatie te lassen?

A: Nee, lassen is helemaal niet nodig. De dubbele mof vertrouwt op de moer om het buismateriaal aan te drukken en te vergrendelen. Het buismateriaal wordt plat gesneden en direct in de mofbinnenkant gestoken. Door de moer aan te draaien, wordt de afdichting gefixeerd, waardoor er geen lasapparatuur, lasmaterialen en koelprocessen na het lassen nodig zijn. Dit verbetert de montage-efficiëntie van de gehele ketel aanzienlijk.

Vraag 2: Wat zijn de voordelen van de tweestandenhendel in ketelapparatuur, vergeleken met de gewone niet-versnellingshendel?

A: Ketelventilatoren en pompen werken continu en genereren hoogfrequente trillingen. De gewone handgreep heeft de neiging om geleidelijk naar een halfopen stand te verschuiven, wat resulteert in waterlekkage en verwarmingsafwijkingen. De limiet met twee standen kan de twee standen volledig open en volledig dicht vergrendelen, onaangetast door trillingen van de apparatuur, waardoor een stabiele aan-uit-status wordt gegarandeerd tijdens langdurig gebruik.

Vraag 3: Zal ​​het messing klephuis van de DZR een grote hoeveelheid kalk ophopen en na verloop van tijd verstopt raken bij blootstelling aan heet water van de ketel?

A: Het gesmede DZR-messing heeft betere anti-aanslag- en anti-oxidatie-eigenschappen dan gewoon gegoten messing. Het stromingskanaal van het kleplichaam is glad zonder dode hoeken. Gecombineerd met de structuur met volledige diameter, kunnen wateraanslag en onzuiverheden zich niet gemakkelijk ophopen. Het is geschikt voor de continue warmwatercirculatie van de ketel gedurende het hele jaar.

Vraag 4: Kan de klep zorgen voor nul lekkage in beide richtingen van de waterstroom?

EEN: Ja. De messing kogelkraan met binnendraad en twee standen met ferrule-ketel maakt gebruik van een zwevend verchroomd kogellichaam en een verdikte dubbelzijdige klepzitting van PTFE. Zowel de voorwaartse als de achterwaartse mediumstroom kunnen een strakke en veilige afdichting bereiken. De koude en warme circulatiewaterkanalen van de ketel kunnen stabiel worden beschermd tegen lekkage.
