Lasverbinding Union-kogelkraan

De Weld Connection Union-kogelklep is een unieke pijpleidingregelklep van samengesteld type, ontwikkeld door Huitong. De enkelzijdige verlengde koperen lasmof is permanent gesoldeerd en versmolten met de koperen buis, waardoor elektrochemische corrosie en langdurige trillingslekken worden geëlimineerd. Het andere uiteinde is voorzien van een afneembare wartelmoer voor eenvoudige demontage en onderhoud zonder te snijden, waardoor de langdurige stabiliteit van gelaste pijpleidingen perfect wordt geïntegreerd met het bedieningsgemak van wartelkleppen.

Het klephuis is gemaakt van verdikt loodvrij gesmeed messing, voorzien van verchroomde kogels en verdikte Teflon dubbellaagse afdichtingen. De volledig open stromingsstructuur vermindert het verlies van circulerende waterwegen, en de anti-blisterklepsteel is geschikt voor ketels en alternatieve waterdrukschommelingen in verwarmingssystemen en vloerverwarming. De gehele kleppenset ondergaat een gespecialiseerde kwaliteitscontrole van zowel las- als verbindingsstructuren. Het bestrijkt meerdere buisdiameters en is beschikbaar voor commerciële en woningdecoratie HVAC koperen leidingsystemen, en dient als een gedifferentieerde technische klep die tegemoetkomt aan zowel de initiële constructie als de daaropvolgende onderhoudsbehoeften.

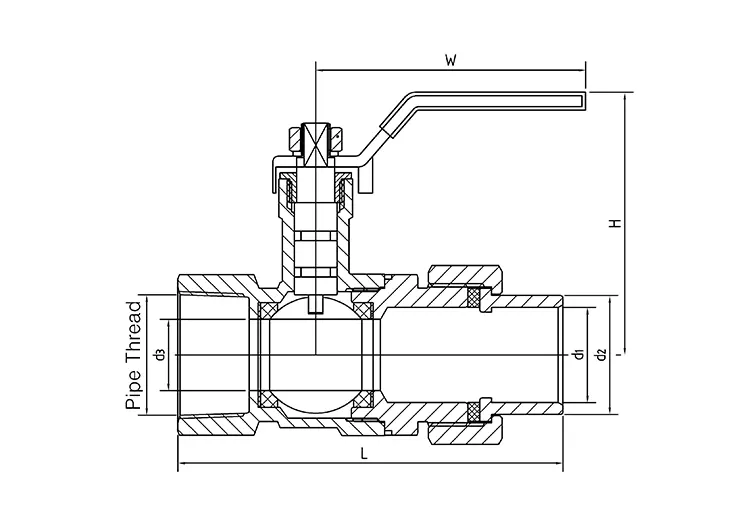

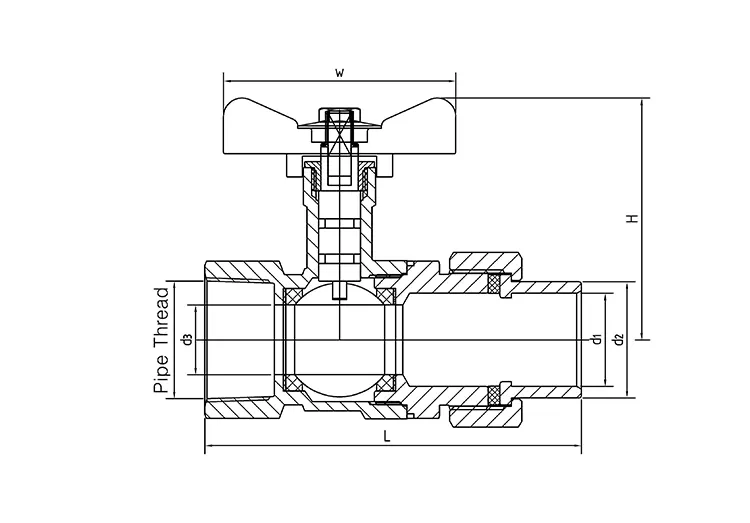

Technische parameters

Wat zijn de voordelen van het constructief ontwerp?

1. Enkelzijdige verlengde koperen soldeerhuls

Het kleplichaam is aan één kant verlengd en geïntegreerd, en het koperen lasuiteinde kan direct worden gesoldeerd met de standaard koperen buis. De koper- en messingmaterialen zijn zeer compatibel en er is geen opening na het smelten, waardoor elektrochemische corrosie en waterlekkageproblemen, veroorzaakt door langdurige watercirculatie bij hoge temperaturen, volledig worden vermeden. Na het vormen heeft de pijpleiding sterke algehele prestaties en uitstekende trillingsweerstand.

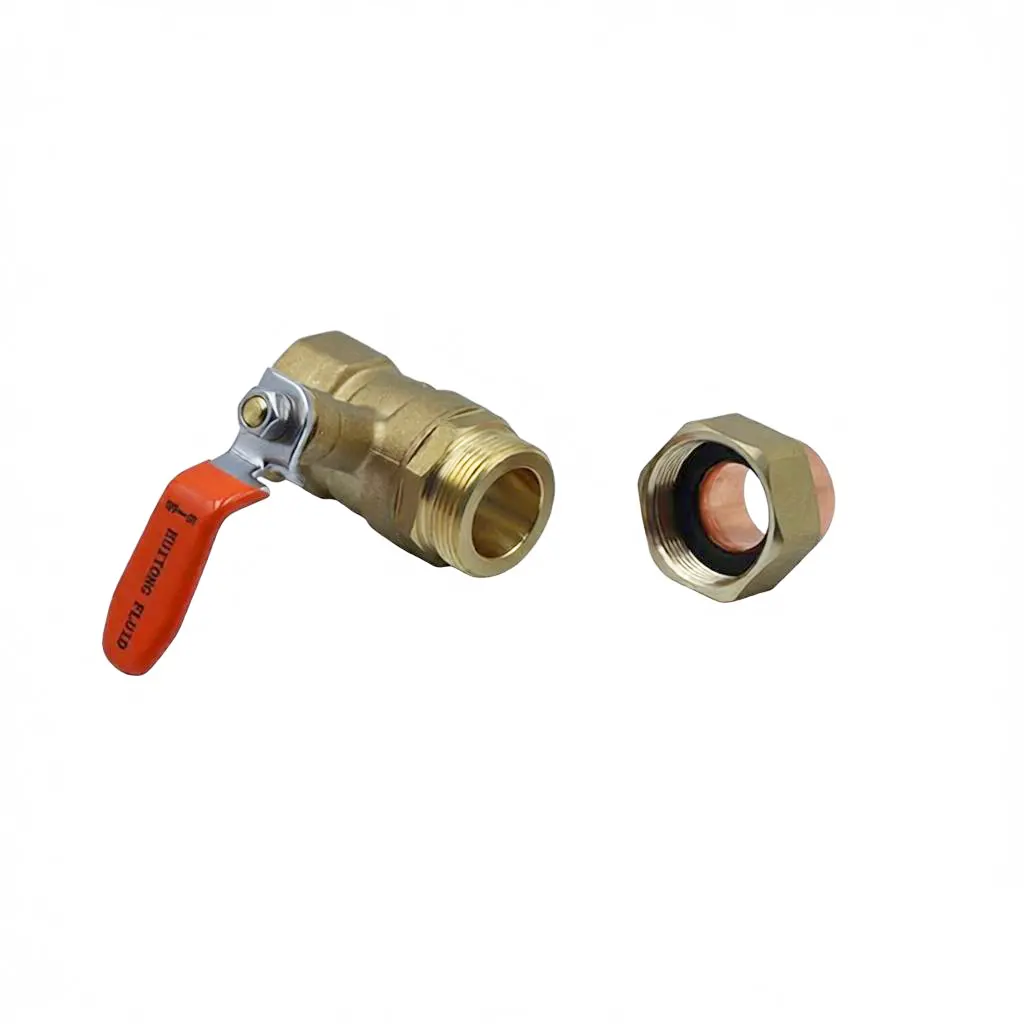

2. Aparte wartelmoercomponent aan de andere kant

De andere zijde is voorzien van een afneembare uniedraadstructuur. Tijdens latere klepvervanging, pijpleidingreiniging en apparatuuronderhoud hoeft alleen de wartelmoer losgedraaid te worden om het kleplichaam te scheiden, zonder de originele koperen leiding door te snijden of weg te gooien. Dit vermindert het verbruik van leidingmateriaal en de bouwtijd ter plaatse aanzienlijk, en verlaagt de exploitatie- en onderhoudskosten op de lange termijn van het HVAC-project.

3. Dubbele structuren vullen elkaar aan voor volledige pijpleidingtechniek

Tijdens de initiële constructie wordt het lasuiteinde gebruikt om de pijpleidingfixatie te voltooien, waardoor een langdurig gebruik en afdichtingsstabiliteit worden gegarandeerd. Bij het latere onderhoud wordt de verbindingsstructuur gebruikt om een ​​snelle demontage en montage te bewerkstelligen, wat niet alleen de hoge onderhoudskosten van volledig gelaste pijpleidingen oplost, maar ook de tekortkomingen compenseert van zuivere kogelkranen die niet bestand zijn tegen langdurige trillingen bij hoge temperaturen. Het is geschikt voor langdurige HVAC-circulatiesystemen.

Productdetails

1. Verdikt loodvrij DZR-smeedwerk

Het kleplichaam van Weld Connection Union Ball Valve wordt geproduceerd door middel van een warm smeedproces. De wanddikte van de klep is uniform en het drukdragende en scheurvaste vermogen is superieur aan dat van gewone gegoten kleplichamen. Het loodvrije materiaal laat geen zware metalen vrij en is geschikt voor huishoudelijke waterzuivering en commerciële watervoorziening voor verwarming. Het is niet vatbaar voor kalkvorming, roest of perforatie, zelfs niet bij langdurige waterstroming op hoge temperatuur.

2. Verchroomde massieve bal

Het oppervlak van de bal is nauwkeurig verchroomd en gepolijst, waardoor deze slijtvast en anti-kalk is. De dubbellaagse, verdikte Teflon-klepzitting past strak aan beide zijden en kan geen lekkage handhaven, ongeacht de voorwaartse of achterwaartse impact van de koud- en warmwaterstroom. Het is bestand tegen de wisselende waterdrukveranderingen die worden veroorzaakt door de temperatuurverschillen tussen het verwarmingssysteem en de boiler gedurende de dag.

3. Ingebouwde anti-uitblaasveiligheidsklepstang

Aan de onderkant van de klepstang is een limietvergrendelingsstructuur toegevoegd om deze te versterken tegen de onmiddellijke hoge druk die wordt gegenereerd tijdens het starten en stoppen van de ketel of het schakelen van de pomp. Dit voorkomt dat de klepstang naar buiten springt en dat het medium met hoge temperatuur naar buiten spat, waardoor de algehele operationele veiligheidscoëfficiënt van de HVAC-apparatuur wordt verbeterd.

Hoe kan de waterleveringsefficiëntie van het HVAC-systeem worden geoptimaliseerd?

1. Ononderbroken stromingskanalen met volledige diameter: het kleplichaam heeft geen uitsteeksels aan de binnenkant, waardoor een soepele waterstroom mogelijk is zonder enige obstructie. Dit voorkomt problemen zoals ongelijkmatige verwarming in vloerverwarmingssystemen en een verminderde efficiëntie bij de warmte-uitwisseling van centrale airconditioning. Het behoudt de ontwerpstroom van de pijpleiding volledig, waardoor het energieverbruik van de apparatuur wordt bespaard.

2. Verlengde 90 ° soepele bedieningshendel: de lange handgreep voor openen en sluiten heeft een zacht bedieningskoppel. Er is slechts een rotatie van 90° nodig om de schakelaar voor volledig openen en volledig sluiten te voltooien. Zelfs wanneer het in de smalle compartimenten van vloerverwarmingskasten of machinekamers van airconditioning wordt geïnstalleerd, kan het gemakkelijk worden verplaatst zonder enige blokkering of belemmering van de werking.

3. Het uiterlijk van de gelaste pijpleiding is netjes: enkelzijdig lassen heeft geen extra zichtbare verbindingen. Het pijpleidingoppervlak is glad en vlak, zonder spleten waar stof en kalk zich kunnen ophopen. Dit vermindert de frequentie van het reinigen van pijpleidingen en is geschikt voor langdurige gesloten bedrijfsomgevingen in machinekamers en plafonds.

Exclusieve kwaliteitsinspectie met dubbele structuur

1. Pre-spectrale screening van dual-metal grondstoffen om de basiseigenschappen van de temperatuurbestendigheid en anti-corrosie van het substraat te bepalen: Alle grondstoffen voor messing kleplichamen en met koper beklede lasmoffen ondergaan bij binnenkomst spectrale tests, waarbij het loodvrije gehalte, de hoge temperatuurbestendigheid, anti-zinkverlies en anti-corrosie-indicatoren worden geverifieerd. Dit zorgt ervoor dat materiële faalrisico's bij hoge temperaturen op de lange termijn vanaf de bron worden vermeden.

2. Algemene basistests op drie niveaus voor eindproducten, waarbij wordt gegarandeerd dat alle basisprestaties voldoen aan de normen voor opslag: Elke Weld Connection Union-kogelklep wordt volledig getest op waterdrukbestendigheid, bel-type lekdetectie en tienduizend keer duurzaamheidstests. Afdichtingslekken en defecten aan schakelaarstoringen worden uitgesloten.

3. Differentiële verificatie van dubbele specificiteit, gerichte probleemoplossing voor twee soorten structuurspecifieke fouten: detectie van penetrante fouten wordt uitgevoerd voor de met koper beklede laseinden om te controleren op lasporositeit, onvolledig laswerk en microscheurtjes; Bijtnauwkeurigheid en herhaalde assemblageborgtests worden uitgevoerd voor de verbindingsdraden om losraken van de verbinding en problemen met draadslip te voorkomen, en tegelijkertijd de kwaliteit van het lasuiteinde en het verbindingsuiteinde te controleren.

4. Traceerbaarheidsbeheer van volledige batchcodering, complete technische kwalificatiepakketten geleverd: elk product is gegraveerd met een onafhankelijke batchcode. Alle procesgegevens van smeden, lassen, bewerken en testen worden permanent gearchiveerd; voor elke zending kunnen spectrale materiaalrapporten, CE-conformiteitscertificaten en foutdetectierapporten voor eindproducten tegelijkertijd worden verstrekt, waarbij wordt voldaan aan alle beoordelingsnormen voor aanbestedingen voor HVAC-projecten, inklaring van overzeese apparatuur en projectaanvaarding.

Uitgebreide fietsondersteuningsdiensten

1. Multidimensionale HVAC-gespecialiseerde technische begeleiding

Het professionele technische team kan één-op-één specifieke oplossingen bieden voor problemen zoals de temperatuurregeling van koperen buizen, het aanpassen van de montagekracht van wartelmoeren, druktesten van koude en warme pijpleidingen en het oplossen van las- en verbindingslekken. Dit verkort de inbedrijfstellingscyclus ter plaatse.

2. 24/7 online after-salesreactie

Bied meertalig online advies aan voor buitenlandse en binnenlandse kopers van centrale airconditioning- en ketelverwarmingsprojecten. Beantwoord snel montagevragen, compatibiliteitsproblemen en rapportage van after-salesfouten, ongeacht tijdsverschillen.

3. Ondersteuningspakketten op maat voor grote verwarmingsprojecten

Voor batchbestellingen van gecentraliseerde verwarming en commerciële centrale airconditioningapparatuur kunnen op maat gemaakte selectie- en bijpassende plannen worden geleverd op basis van de lay-out van de pijpleiding. De langdurige, stabiele levering van originele fabriekswartelmoeren, afdichtingsklepzittingen en vervangingsonderdelen van koperen lasmoffen garandeert de levering van reserveonderdelen voor projectonderhoud gedurende vele jaren.

4. 12 maanden fabrieksgarantie op de hele machine

Alle uniegelaste kogelkranen worden uniform geleverd met 12 maanden garantie. Bij normale verwarmings- en koelcirculatieomstandigheden kunnen problemen zoals scheuren in lasnaden, lekkage van verbindingen en defecte afdichtingen veroorzaakt door grondstoffen en productieprocessen worden gerepareerd en kunnen gratis vervangende onderdelen worden geleverd.

Toepassingstechnische scenario's

1. Commercieel koperen leidingsysteem voor centrale airconditioningcirculatie

Dit systeem is geschikt voor het aansluiten van de hoofdunit en de eindcircuits van de warmtewisselaar. Het lasuiteinde is bevestigd aan de hoofdleiding van de machinekamer en het uiteinde met schroefdraad is verbonden met de eindapparatuur. Wanneer de unit in de toekomst onderhouden wordt, hoeft de hoofdleiding niet doorgesneden te worden, waardoor de stilstandtijd voor het onderhoud van de centrale airconditioning aanzienlijk wordt verminderd.

2. Residentieel gecentraliseerd vloerverwarmingssysteem

De hoofdleiding van het gebouw maakt gebruik van lastechnologie om het hele jaar door een stabiele verwarming te garanderen. De vertakte circuits voor elk huishouden zijn uitgerust met schroefdraadstructuren. Bij het renoveren of repareren van de individuele huishoudleidingen kunnen deze afzonderlijk worden gedemonteerd en weer in elkaar worden gezet, zonder de verwarmingscirculatie van het hele gebouw te beïnvloeden.

3. Commercieel inlaat- en uitlaatleidingsysteem voor warmwaterboilers

Dit is een speciaal leidingsysteem voor industriële en commerciële warmwaterketels. Het is bestand tegen de schommelingen in de waterdruk tijdens het opstarten en uitschakelen van de ketel. Het lasuiteinde wordt voor installatie op het ketellichaam gemonteerd en de structuur met schroefdraad is handig voor het regelmatig reinigen, onderhouden en vervangen van filters en pijpleidingen.

4. Groot commercieel koperen leidingsysteem voor waterzuivering en watervoorziening

Dit systeem wordt gebruikt voor gecentraliseerde waterzuivering en circulatie in winkelcentra en hotels. Het kleplichaam is gemaakt van loodvrij smeedwerk, dat voldoet aan de drinkwaterveiligheidsnormen. Het gelaste leidingsysteem is netjes en hygiënisch, en de structuur met schroefdraad is handig voor later onderhoud en vervanging van waterzuiveringsfilters en pijpleidingen.

Veelgestelde vragen

Vraag: Wat zijn de voordelen van halfgelaste en half-union-type kleppen, vergeleken met volledig gelaste kogelkranen?

A: Als een volledig gelaste kogelkraan kapot gaat, moet het hele stuk koperen leiding worden afgesneden en opnieuw worden gelast. Dit proces brengt hoge kosten voor materialen en arbeid met zich mee, evenals een lange stilstand. Dankzij het verbindingsuiteinde van dit product kan het klephuis worden gedemonteerd zonder het te beschadigen, terwijl de originele gelaste koperen buis behouden blijft. Door simpelweg de klep te vervangen, kan de werking van de pijpleiding worden hersteld, waardoor het materiaal- en tijdverlies voor later onderhoud bij HVAC-projecten aanzienlijk wordt verminderd. Het is geschikt voor commerciële en centrale verwarmingsprojecten die regelmatig onderhoud vereisen.

Vraag: Zullen de afdichtingsprestaties na meerdere demontages en hermontages van de flensconstructie snel verslechteren?

A: De Weld Connection Union-kogelkraan is uitgerust met een verdikte en slijtvaste PTFE-afdichting. De gestandaardiseerde demontagetolerantie voor geflensde schroefdraad is redelijk en de afdichtingsprestaties zullen niet significant afnemen binnen 10 standaard demontages. Als er na herhaalde demontage een lichte lekkage optreedt, hoeft alleen de originele, door de fabriek geleverde afdichtingspakking te worden vervangen om de lekkage te herstellen. Het is niet nodig om de hele klep te vervangen.

Vraag: Zal ​​de bediening van de verlengde handgreep in de smalle doos worden geblokkeerd door het isolatiekatoen?

A: De verlengde handgreep strekt zich naar buiten uit om het operatiegebied te bedekken. Het hoofdgedeelte van het kleplichaam kan het isolatiekatoen volledig omsluiten, waarbij alleen de handgreep zichtbaar is. Hierdoor wordt de isolatiestructuur van de leiding niet verstoord. De 90° korte slagbediening zorgt voor eenvoudig openen en sluiten in een smalle en afgesloten doos, zonder obstakels en moeiteloze bediening.
