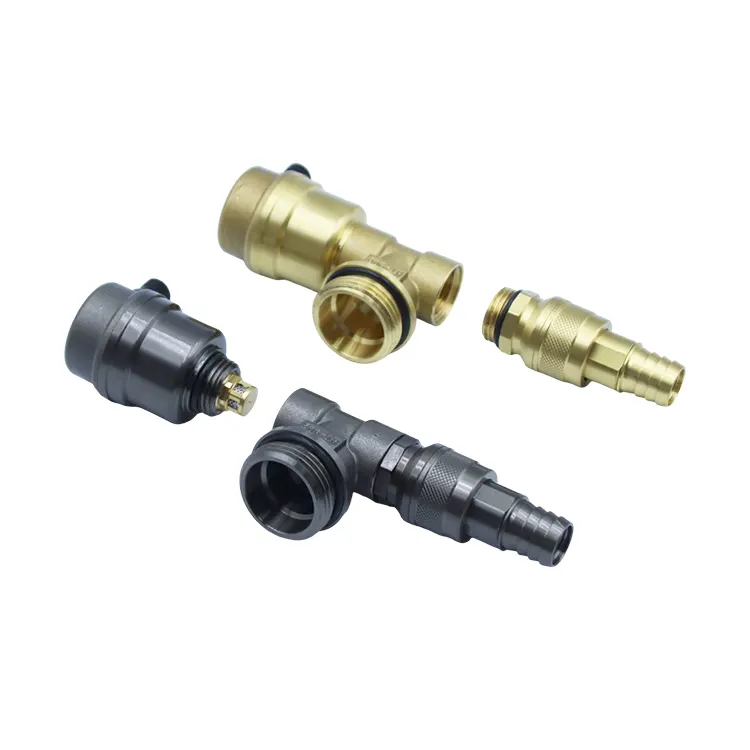

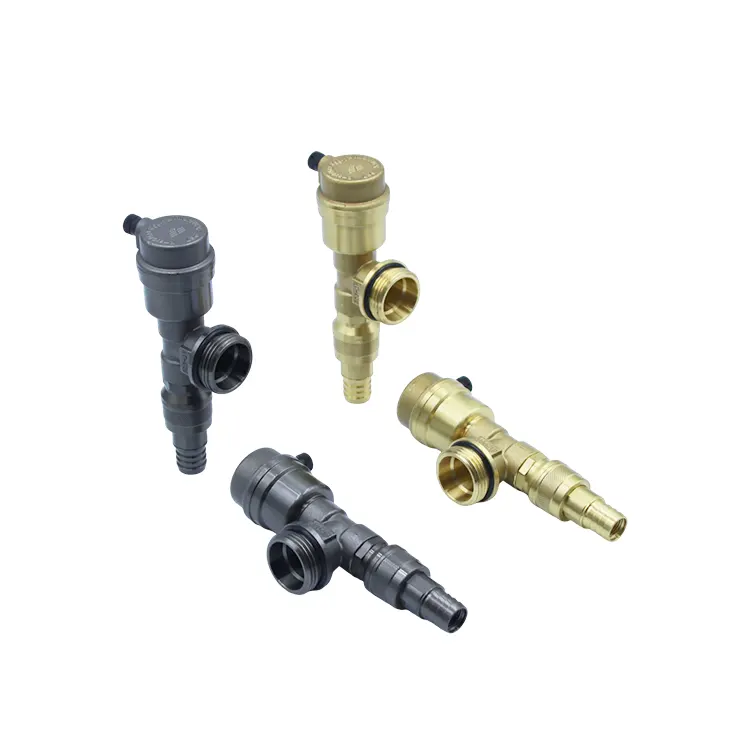

Geïntegreerde messing ontluchter en afvoerregelklep aan de achterkant

Wij hebben een automatische vlotterontluchter en een onafhankelijk regelbare afvoerkogelkraan in één unit gecombineerd. Tijdens de dagelijkse werking wordt de opgehoopte lucht continu en automatisch afgevoerd om luchtsluizen en bijbehorend geluid te elimineren; tijdens onderhoud kan de aftapkraan afzonderlijk worden geopend om bezinksel en kalk uit de leidingen te spoelen.

Uitgerust met hittebestendige EPDM-pakkingen, is de geïntegreerde messing ontluchter en afvoerregelklep aan de achterkant ontworpen om bestand te zijn tegen de langdurige watercirculatie op hoge temperatuur die typisch is voor vloerverwarmingssystemen. Het kleplichaam heeft een gepolijste vernikkelde afwerking die bestand is tegen aanslag en oxidatie, terwijl de compacte, geïntegreerde structuur de installatieruimte in de verdeelkast aanzienlijk bespaart, waardoor deze geschikt is voor alles, van kleine wooneenheden tot commerciële winkels en kantoorgebouwen.

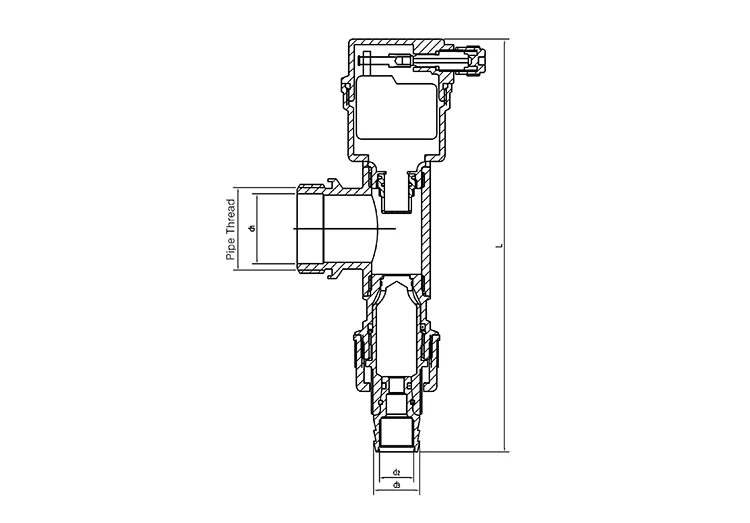

Technische parameters

Welke veelvoorkomende problemen lost het op?

Tijdens langdurig gebruik van hydronische vloerverwarmingssystemen stapelen zich vaak twee grote problemen op aan het uiteinde van het verdeelstuk, waardoor de verwarmingsprestaties in gevaar komen: lucht die opgesloten zit in de circulatielus creëert luchtsluizen, waardoor een luidruchtige waterstroom en koude plekken in bepaalde kamers ontstaan; Ondertussen bezinken sediment en aanslag in de loop van de tijd, waardoor de verwarmingsspiralen verstopt raken en de efficiëntie van de warmte-uitwisseling afneemt.

Traditionele oplossingen vereisen het installeren van afzonderlijke ontluchtingskleppen en afvoerkogelkranen, die aanzienlijke kastruimte in beslag nemen, het risico op lekkage vergroten als gevolg van meerdere schroefdraadverbindingen, en installatie of vervanging omslachtig maken. Onze geïntegreerde achterste messing ontluchter-afvoerregelklep is een 2-in-1-component die speciaal is ontworpen voor het uiteinde van vloerverwarmingsspruitstukken. Het is gesmeed uit verdikt, hoogwaardig HPb59-messing en is voorzien van standaard 1-inch schroefdraad, waardoor het de eindkappen van de overgrote meerderheid van de spruitstukken op de markt direct kan vervangen zonder dat er aanpassingen aan vooraf geïnstalleerde leidingen nodig zijn.

Waarom is de geïntegreerde structuur superieur aan afzonderlijke ventilatie- en afvoercomponenten?

1. 2-in-1 geïntegreerd klepontwerp vermindert lekkagepunten

De geïntegreerde messing ontluchter en aftapregelklep aan de achterkant combineert een automatische ontluchter en een aftapkogelkraan in één enkele unit. Dit elimineert de noodzaak voor afzonderlijke ontluchters en aftappluggen, vermindert het aantal verbindingspunten met schroefdraad en verlaagt fundamenteel het risico op water- of luchtlekken bij verbindingen veroorzaakt door de hoge temperatuurcirculatie die typisch is voor vloerverwarmingssystemen.

2. Compatibel met standaard 1-inch schroefdraad voor directe vervanging ter plaatse

Het klepuiteinde is voorzien van industriestandaard schroefdraad van 1 inch, waardoor het compatibel is met de eindkapspecificaties van reguliere vloerverwarmingsspruitstukken. Bij de installatie wordt eenvoudigweg de bestaande plug verwijderd – er is geen doorsnijden of aanpassen van ingebedde leidingen nodig – waardoor de installatietijd aanzienlijk wordt verkort.

3. Compact formaat, geschikt voor smalle vloerverwarmingskasten

Het gestroomlijnde, geïntegreerde ontwerp neemt de helft van de ruimte in beslag van afzonderlijke componenten. Het is ideaal voor installaties met beperkte ruimte, zoals kleine verwarmingskasten in compacte huizen of utiliteitsruimtes voor apparatuur, waardoor een nette en georganiseerde leidingindeling wordt gegarandeerd.

Hoe gaat het om met de langdurige hoge temperaturen van vloerverwarming?

1. Verdikte, geïntegreerde gesmede constructie: drukbestendig, barstbestendig en duurzaam

De klep is vervaardigd via heet smeden van HPb59-messing (een kwaliteit gespecialiseerd voor vloerverwarming) en heeft verdikte wanden en een dichte, poriënvrije structuur. Het is stabiel bestand tegen de circulatiedruk van het systeem en is bestand tegen uitpuilen, barsten of lekken, zelfs bij langdurige thermische cycli.

2. Gepolijste vernikkelde afwerking: bestand tegen kalkaanslag, oxidatie en corrosie

De buitenkant van de klep ondergaat een dubbel beschermingsproces – polijsten gevolgd door vernikkelen – waardoor het messing basismateriaal isoleert van mineralen en vocht in het verwarmingswater. Dit voorkomt kalkaanslag en oxidatievlekken tijdens langdurig gebruik, waardoor een schoon uiterlijk behouden blijft en de levensduur van de klep wordt verlengd.

3. Loodvrij, milieuvriendelijk messing: voldoet aan de waterveiligheidsnormen voor woningen

Ruwe messingmaterialen ondergaan batch-voor-batch spectrale analyse om ervoor te zorgen dat het loodgehalte voldoet aan de regelgeving en het uitlogen van zware metalen wordt voorkomen. Het is geschikt voor zowel warmwatercircuits als vloerverwarmingscircuits en voldoet aan de milieunormen voor HVAC-leidingmaterialen voor woningen.

Welke kernproblemen op het gebied van vloerverwarming worden hiermee aangepakt?

(1) Automatische ontluchter van het vlottertype: elimineert luchtsluizen en ongelijkmatige verwarming

1. Beschikt over een ingebouwd, zeer responsief vlottermechanisme dat automatisch de lucht vrijgeeft die wordt gegenereerd tijdens het watercirculatieproces van de vloerverwarming, waardoor frequent handmatig ontluchten niet meer nodig is;

2. Laat voortdurend opgehoopte lucht ontsnappen om luchtsluizen te voorkomen en geluid veroorzaakt door turbulentie in de waterstroom te elimineren; zorgt voor een uniforme watercirculatie door het hele systeem, waardoor lage temperaturen in specifieke kamers worden voorkomen;

3. Het ontluchtingssamenstel is onafhankelijk afgedicht; de vlotter werkt betrouwbaar, zelfs bij watercirculatie op hoge temperatuur, waardoor problemen zoals vastlopen, luchtlekken of mechanische storingen worden vermeden.

(2) Onafhankelijk regelbare afvoerkogelkraan: Spoelt sediment en kalk snel weg

1. Uitgerust met een speciale bedieningshendel; het blijft volledig afgedicht tijdens normaal verwarmingsbedrijf en wordt alleen geopend voor het spoelen en onderhouden van het systeem;

2. Maakt slangaansluiting mogelijk wanneer geopend; maakt gebruik van de systeemwaterdruk om sediment en aanslag die zich op de bodem van de verwarmingsspiralen hebben opgehoopt snel weg te spoelen, waardoor verstoppingen en inefficiëntie van de warmteoverdracht worden voorkomen;

3. De afvoerklep is voorzien van een verdikte interne afdichting van PTFE die een luchtdichte prestatie zonder lekkage behoudt, zelfs na herhaald openen en sluiten, waardoor lekkagerisico's op de lange termijn worden geëlimineerd.

Hoe worden lekvrije prestaties gedurende het hele stookseizoen gegarandeerd?

1. EPDM-pakkingen

Maakt gebruik van gespecialiseerde EPDM-pakkingen die bestand zijn tegen hoge temperaturen en duizenden fabrieksmatig uitgevoerde verouderingscycli bij hoge en lage temperaturen ondergaan; ze harden, krimpen of barsten niet tijdens langdurige blootstelling aan heet water (boven 60°C), waardoor een duurzame, strakke afdichting bij schroefdraadverbindingen en klepzittingen wordt gegarandeerd.

2. Meerpunts gelaagd afdichtingsontwerp

Op drie kritieke punten zijn onafhankelijke pakkingen geïnstalleerd – de ontluchtingskern, de afvoerkogelklep en de schroefdraad van het kleplichaam – waardoor een gelaagd afdichtingssysteem ontstaat; dit voorkomt onmiddellijke lekkages of doorsijpeling veroorzaakt door het falen van een enkele afdichting, waardoor de operationele stabiliteit van het vloerverwarmingssysteem wordt verbeterd.

3. Onafhankelijk vervangbare afdichtingscomponenten

De EPDM-pakkingen en vlotterkernen van de ontluchters zijn originele, onafhankelijk vervangbare onderdelen; mocht een afdichting verouderen of defect raken, dan hoeft alleen het specifieke onderdeel te worden aangeschaft en vervangen, waardoor de onderhouds- en verbruikskosten voor het verwarmingssysteem op de lange termijn aanzienlijk worden verlaagd.

In welke fasen worden de risico's op lekken in het verwarmingssysteem beperkt?

1. Spectroscopische screening van grondstoffen

Elke batch HPb59-messing knuppels ondergaat spectroscopische en fysisch-chemische tests om parameters met betrekking tot loodgehalte, druksterkte en ontzinkingsweerstand strikt te controleren. Ontluchtingsvlotters en EPDM-pakkingen ondergaan gespecialiseerde hogetemperatuurcycli en hydrostatische duurzaamheidstests om preventief componenten te elimineren die gevoelig zijn voor veroudering of onvoldoende drukweerstand.

2. Uitgebreide prestatietests

Elke geïntegreerde messing ontluchtings- en afvoerregelklep aan de achterkant ondergaat hydrostatische druktests, op luchtbellen gebaseerde lektests op luchtdichtheid en duurzaamheidstests waarbij tienduizenden openings-/sluitcycli betrokken zijn. Deze tests verifiëren uitgebreid de druklimieten van het kleplichaam, de afdichtingsstabiliteit en het reactievermogen van de ontluchtings- en aftapfuncties.

3. Gespecialiseerde precisiekalibratie

Er worden gespecialiseerde controles uitgevoerd op de coaxialiteit van de 1-inch installatiedraden, de gevoeligheid van de ontluchtingsvlotter en de afdichting van de afvoerkogelkraan. Deze precisie zorgt ervoor dat drie veelvoorkomende storingen in het vloerverwarmingssysteem worden vermeden: verkeerde uitlijning van de schroefdraad, vastlopen van het ontluchtingsmechanisme en lekkage bij de afvoerpoort.

4. Traceerbaarheid en controle op batchniveau

Elke geïntegreerde messing ontluchtings- en afvoerregelklep is met een laser gegraveerd met een unieke batchcode, en gegevens over alle productiefasen (smeden, machinaal bewerken, assemblage van componenten en eindinspectie) worden permanent gearchiveerd. Bij verzending leveren we spectroscopische analyserapporten voor het messingmateriaal en fabriekscertificaten van overeenstemming voor hydrostatische en luchtdichte prestaties, die voldoen aan de vereisten voor inspecties van vloerverwarming in woningen en voltooiingsaanvragen voor commerciële HVAC-projecten.

Ondersteuning van het after-salesbeleid

1. Speciale technische richtlijnen voor de inbedrijfstelling van vloerverwarmingssystemen

Professionele technici bieden één-op-één begeleiding bij de standaarden voor schroefdraadmontage, vlotterafstelling, spoelprocedures voor afvoerleidingen en protocollen voor het oplossen van lekkages, waardoor de herwerktijd tijdens installatie en inbedrijfstelling ter plaatse wordt verminderd.

2. Meertalige, 24/7 grensoverschrijdende klantenondersteuning

Ons meertalige online ondersteuningsteam is geschikt voor tijdzones over de hele wereld en zorgt voor snelle antwoorden op vragen over productselectie, de status van bulkbestellingen en after-salesproblemen van overzeese HVAC-groothandelaren en vloerverwarmingsaannemers, waardoor naadloze grensoverschrijdende communicatie wordt vergemakkelijkt.

3. Maatwerkoplossingen voor grootschalige vloerverwarmingsprojecten

Voor grootschalige inkoopprojecten, zoals vloerverwarmingsinstallaties voor woningen of commerciële verwarmingssystemen voor winkels en kantoorgebouwen, bieden wij op maat gemaakte, gestandaardiseerde configuratieplannen op basis van diverse specificaties en eisen aan de kastindeling, waardoor de inventarislijst voor de gehele set leidingaccessoires wordt geoptimaliseerd.

4. Stabiele levering van originele vervangende onderdelen en 12 maanden garantie

Wij zorgen voor een langdurige, continue levering van individuele slijtageonderdelen, zoals originele EPDM-pakkingen en ontluchtende vlotterventielkernen. Het volledige assortiment geïntegreerde ontluchtings- en aftapkranen wordt geleverd met een fabrieksgarantie van 12 maanden die inherente materiaal- en fabricagefouten dekt, inclusief scheuren in het messing kleplichaam, lekken als gevolg van montageproblemen in de fabriek en het vastlopen van ontluchtings- of afvoercomponenten. Er worden gratis technische begeleiding en originele vervangingsonderdelen meegeleverd.

Geschikt voor welke vloerverwarmingsscenario's?

1. Vloerverwarming voor woningen: renovaties en nieuwbouw van het hele huis

Geschikt voor het vervangen van spruitstukterminals in commerciële woningen en zelfbouwwoningen; de geïntegreerde structuur past in compacte verwarmingskasten voor woningen. Automatische ontluchting elimineert lawaai in het verwarmingssysteem, en eenvoudig periodiek drainageonderhoud voldoet aan de langetermijngebruiksbehoeften van gewone huishoudens.

2. Commerciële verwarmingssystemen voor winkels en restaurants aan de straatkant

Ideaal voor commerciële omgevingen met veel voetverkeer en water dat onzuiverheden bevat; de afvoerkogelkraan zorgt voor een snelle, periodieke spoeling van sediment, waardoor het risico op verstopping van de spiraal wordt verminderd. Het compacte kleplichaam bespaart ruimte in krappe kasten, waardoor de geïntegreerde messing ontluchtings- en afvoerregelklep aan de achterkant geschikt is voor gestandaardiseerde, grootschalige commerciële HVAC-installaties.

3. Gecentraliseerde vloerverwarming voor kantoorgebouwen

Geschikt voor kantoorgebouwen met meerdere verdiepingen die talrijke gecentraliseerde spruitstukken vereisen; de "twee-in-één" geïntegreerde klep vermindert de verscheidenheid aan aan te schaffen onderdelen en vereenvoudigt bulkassemblageprocessen. De productlijn wordt geleverd met volledige documentatie voor projectacceptatie en voldoet aan de normen voor grootschalige HVAC-projectbiedingen en voltooiingsaudits.

4. Renovatie- en reparatieproject voor verouderde vloerverwarmingsleidingen

De afzonderlijke ontluchtings- en aftapfittingen aan de uiteinden van bestaande spruitstukken hebben vaak last van veroudering en lekkage. In plaats van het gehele spruitstuk te vervangen, kan de oude eindkap eenvoudig worden verwijderd en vervangen door dit geïntegreerde ventiel. Hiervoor zijn geen aanpassingen aan de ingebouwde vloerverwarmingsleidingen nodig, wat resulteert in eenvoudiger renovatie, een kortere projecttijdlijn en aanzienlijk lagere kosten voor materialen en arbeid.

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste aanschafvoordelen van de geïntegreerde ontluchtings-/aftapklep vergeleken met traditionele tweedelige afzonderlijke fittingen?

A: Traditionele afzonderlijke fittingen vereisen de installatie van een onafhankelijke ontluchter en een aftapplug; Deze twee componenten nemen aanzienlijke ruimte in beslag in de verdeelkast, verdubbelen het risico op lekkage vanwege de twee schroefdraadverbindingen, en brengen een complexe montage ter plaatse en hogere arbeidskosten met zich mee. Dit product integreert ontluchtings- en aftapfuncties in één enkel klephuis met slechts één schroefdraadaansluiting, waardoor het risico op lekkage drastisch wordt verminderd. De compacte, alles-in-één structuur past in krappe verdeelkasten en vervangt de originele eindkap direct zonder aanpassingen aan de leidingen. Het vereenvoudigt het voorraadbeheer en verkort de installatietijd ter plaatse, waardoor het een ideale keuze is voor kostenreductie en efficiëntieverbetering bij zowel nieuwe installaties als renovatieprojecten.

Vraag 2: Zal ​​de automatische ontluchtingscomponent van het vlottertype vastlopen of falen onder de langdurige hoge temperatuurcirculatie van vloerverwarming?

A: Nee. De ontluchter is voorzien van een uiterst nauwkeurig intern vlottermechanisme dat fabrieksduurzaamheidstests heeft doorstaan, waarbij tienduizenden cycli bij hoge en lage temperaturen zijn betrokken. De vlotter gaat flexibel omhoog en omlaag om automatisch lucht te laten ontsnappen wanneer zich lucht ophoopt in het circulerende water. Het is uitgerust met een EPDM-afdichting die bestand is tegen hoge temperaturen en die voorkomt dat de vlotter blijft plakken, zelfs na langdurige onderdompeling in heet water, waardoor gedurende het hele stookseizoen gevoelige luchtventilatie wordt gegarandeerd zonder vastlopen of lekkage.

Vraag 3: Is de standaard 1-inch schroefdraad van het kleplichaam compatibel met de overgrote meerderheid van vloerverwarmingsspruitstukken op de markt?

A: Het is volledig compatibel. Het installatie-uiteinde is voorzien van een standaard 1-inch buitendraad, gebruikelijk in de vloerverwarmingsindustrie, en voldoet aan de eindkapspecificaties van de meeste huishoudelijke en geïmporteerde spruitstukken die worden gebruikt in residentiële en commerciële toepassingen. Het maakt directe vervanging mogelijk bij zowel nieuwe installaties als renovatieprojecten zonder dat er extra verloopadapters nodig zijn.

Vraag 4: Wat betreft de hittebestendige EPDM-pakking: zal deze snel verouderen en lekkage veroorzaken als gevolg van de watercirculatie op hoge temperatuur het hele jaar door?

A: Nee, dat zal niet gebeuren. Het wordt geleverd met een EPDM-pakking van industriële kwaliteit, speciaal ontworpen voor vloerverwarmingssystemen. Deze pakking heeft onafhankelijk langdurige verouderingstests doorstaan, waarbij onderdompeling in statisch water met hoge temperatuur betrokken is; het is betrouwbaar bestand tegen de continue circulatie van warm water van meer dan 60°C en is bestand tegen verharding, krimp of barsten tijdens thermische cycli. Het zorgt voor een goede afdichting gedurende het hele stookseizoen, waardoor het risico van langzame lekkage bij aansluitpunten wordt geëlimineerd.

Vraag 5: Zal ​​het geïntegreerde kleplichaam te veel ruimte innemen in de compacte vloerverwarmingskast en de werking belemmeren?

A: Nee, dat zal niet gebeuren. Vergeleken met afzonderlijke ontluchtings- en aftapcomponenten vermindert de geïntegreerde klepstructuur het totale volume met bijna de helft. Het geïntegreerde messing ontluchtings- en afvoerregelklephuis aan de achterkant kan volledig worden omsloten door de isolatie van het vloerverwarmingssysteem, waarbij alleen de afvoerhandgreep enigszins zichtbaar is. De hendel kan eenvoudig worden gedraaid om aftapwerkzaamheden uit te voeren binnen de standaardruimte die in de kast is gereserveerd; er zijn geen obstakels door plaatstaal of isolatielagen, waardoor de bediening gemakkelijk en moeiteloos is.
