Messing geïntegreerd spruitstuk voor vloerverwarmingsbuizen

Tijdens de constructie en de langdurige werking van het vloerverwarmingssysteem worden gewone split-type verdeelkleppen vaak geconfronteerd met meerdere problemen, zoals verspreide componenten, ingewikkelde montageprocedures, abnormale gasophoping en lawaai in de pijpleidingen, de noodzaak om het hele systeem uit te schakelen voor onderhoud aan één lijn, en waterlekkage tijdens werking bij hoge temperaturen.

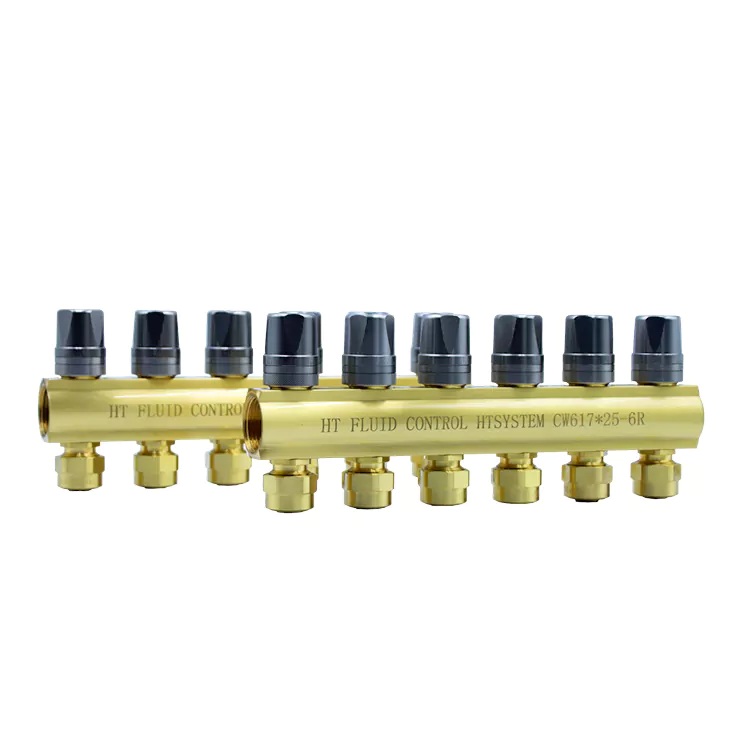

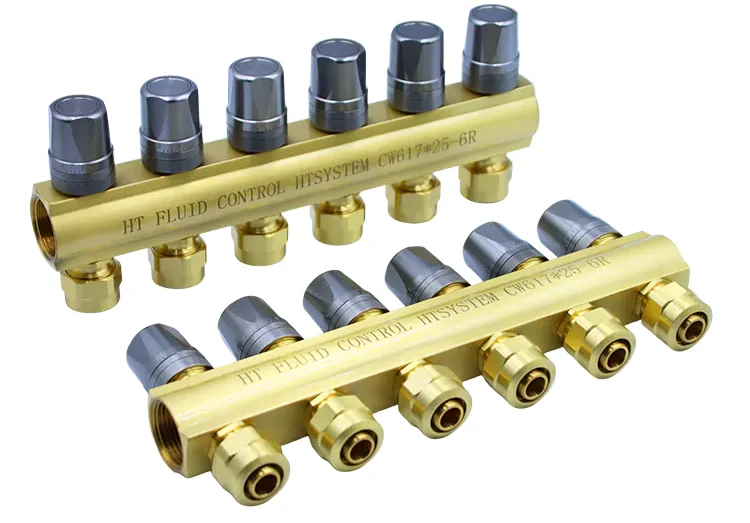

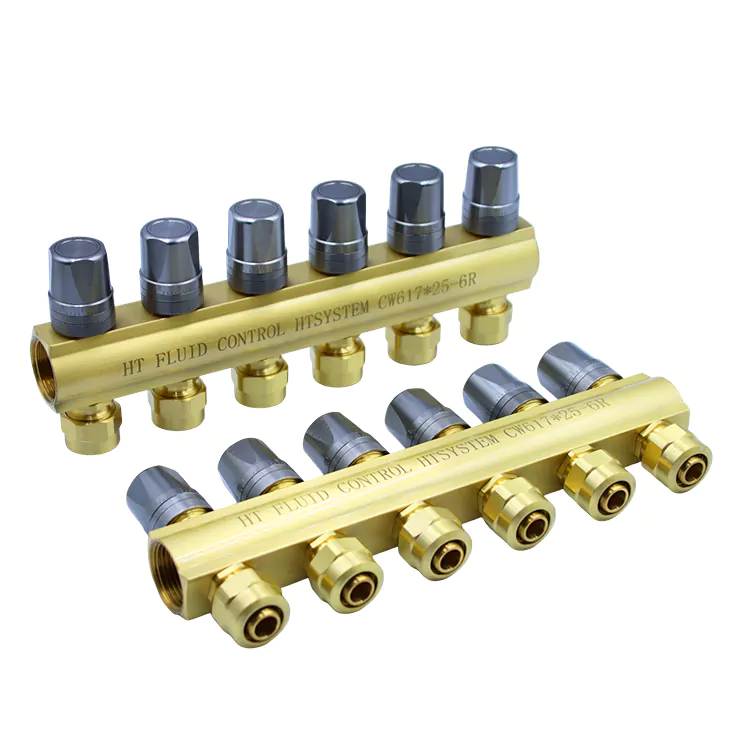

Dit messing geïntegreerde spruitstuk voor vloerverwarmingsbuizen is een geïntegreerde spruitstukklep die speciaal is ontworpen voor het vloerverwarmingssysteem met water. Het is gemaakt door dik HPb59-messing uit één stuk te smeden en is in de fabriek geïntegreerd met drie functionele kerncomponenten: een automatische uitlaatklep, een afvoerklep aan de onderkant en een onafhankelijke kogelkraan voor afstelling van de aftakking. Er is geen noodzaak voor verspreide montage ter plaatse, waardoor de installatietijd van het vloerverwarmingssysteem aanzienlijk wordt verkort.

De interne nauwkeurige stroomkanalen verdelen de verwarmingswaterstroom gelijkmatig, waardoor het geluid van de waterstroom in de pijpleiding wordt verminderd; Het is uitgerust met een siliconenafdichting die bestand is tegen hoge temperaturen, waardoor een stabiele afdichting en geen lekkage wordt gegarandeerd onder alle watercirculatieomstandigheden bij hoge temperaturen het hele jaar door.

Het product biedt keuze uit meerdere aftakkingsspecificaties, met een compacte algehele structuur die installatieruimte voor de doos bespaart, en een gepolijst oppervlak om roest te voorkomen. Het is geschikt voor de decoratie van woningen, commerciële ruimtes, kantoorgebouwen en diverse projecten voor vloerverwarming met water, rekening houdend met de uniformiteit van de verwarmingstemperatuur, het installatiegemak en de duurzaamheid van de afdichting op lange termijn.

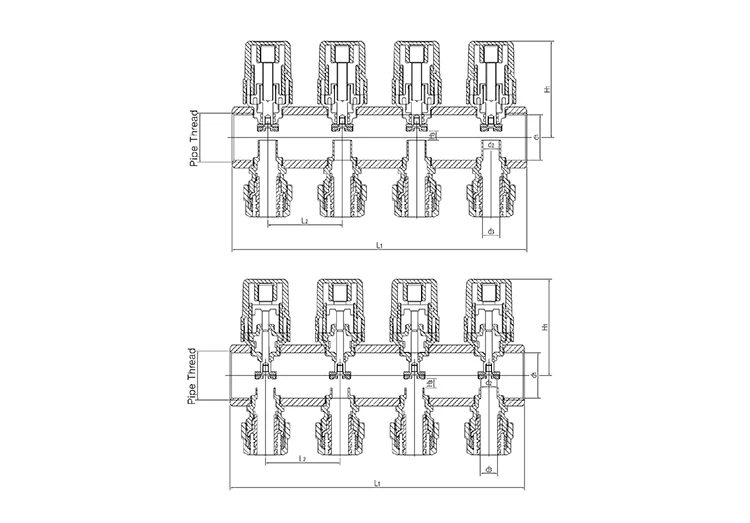

Technische parameters

Wat is het messing geïntegreerde spruitstuk voor vloerverwarmingsbuizen?

Het messing geïntegreerde spruitstuk voor vloerverwarmingsbuizen is een geelkoperen spruitstuk met geïntegreerde en geïntegreerde structuur, speciaal ontworpen voor vloerverwarmingsbuizen. Het verschilt van traditionele afzonderlijke en geassembleerde verdeelkleppen. Het wordt voorgemonteerd geleverd met alle benodigde componenten voor kogelkranen voor afvoer, afvoer en aftakking, en wordt specifiek gebruikt voor het distribueren en terugwinnen van het verwarmingscirculatiewater in het vloerverwarmingssysteem.

Het is compatibel met reguliere vloerverwarmingsbuizen op de markt, waaronder PEX vloerverwarmingsbuizen en PEX-AL-PEX aluminium-kunststof composiet verwarmingsbuizen. De specificaties voor meerdere vestigingen dekken de behoeften van kleinschalige woningdecoratie en grootschalige commerciële verwarmingsprojecten.

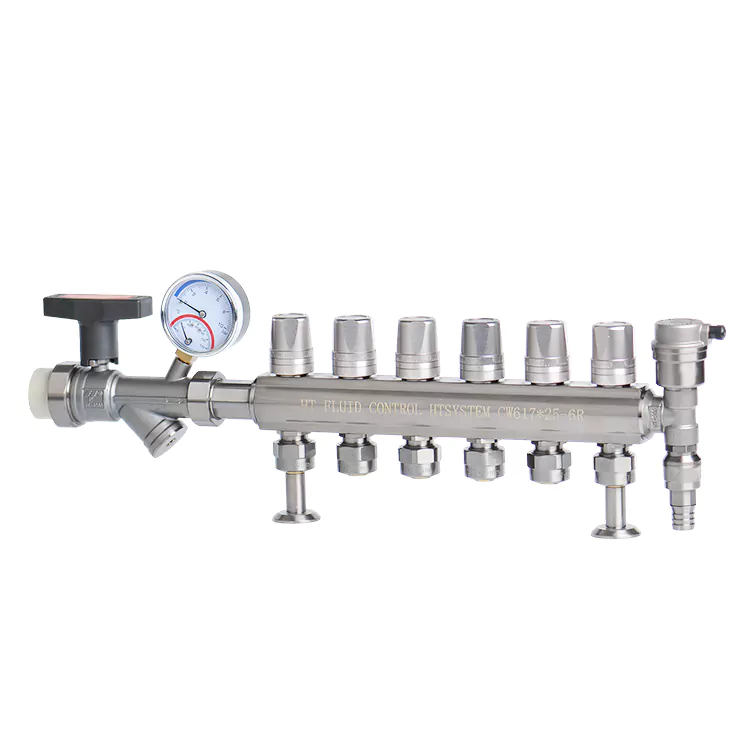

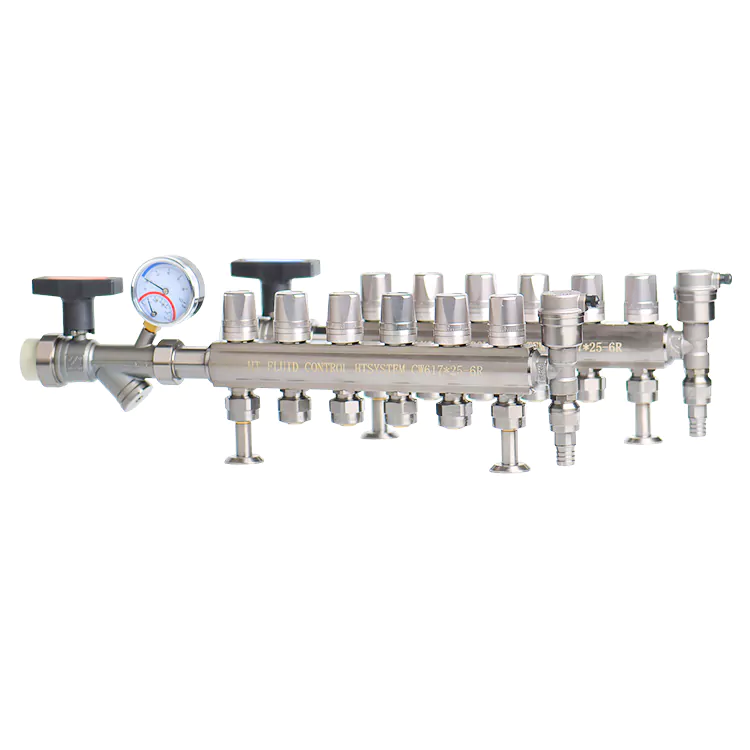

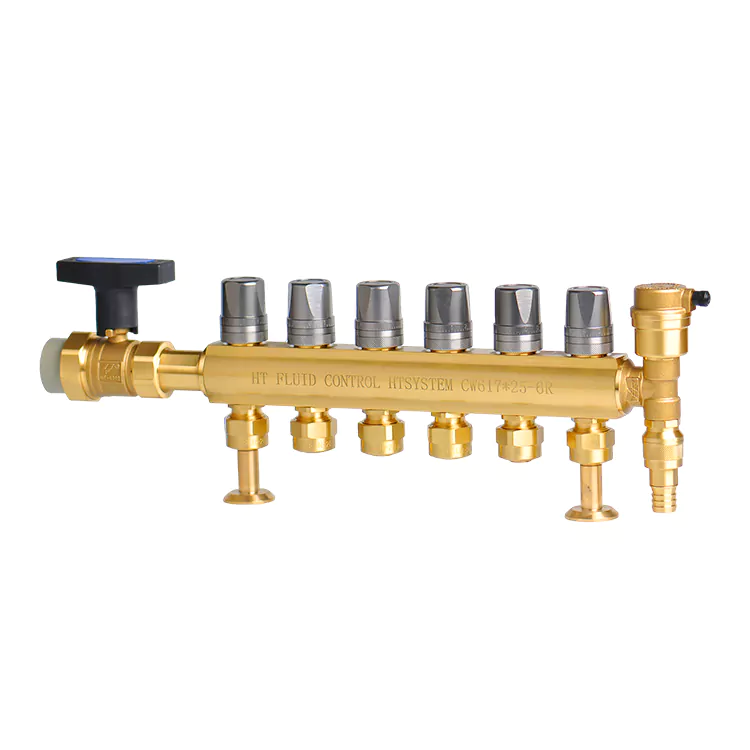

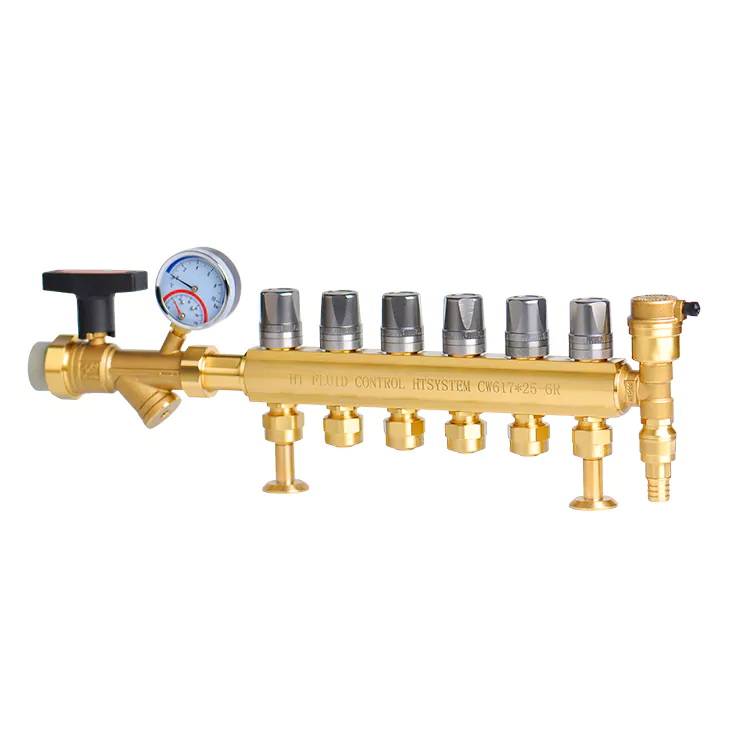

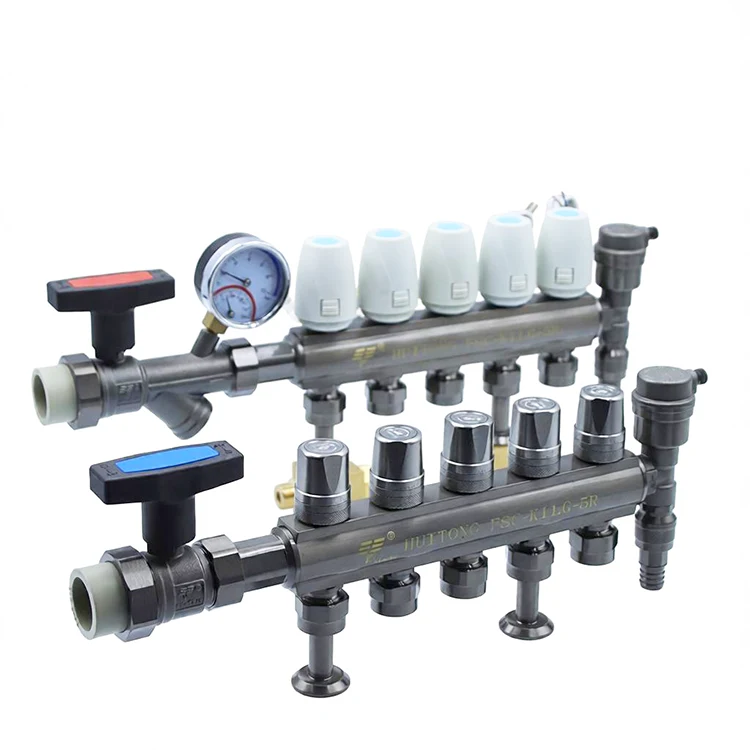

De unit is standaard uitgerust met drie componenten: een automatische afvoerklep bovenaan, een drainageklep onderaan en voor elke aftakking een aparte schakelkogelkraan. Deze enkele set apparatuur kan tegelijkertijd vier basisfuncties vervullen: verdeling van de waterstroom, pijpafvoer, vuilafvoer en onafhankelijke aan-uitregeling van elke tak.

Productfunctie en toepassingsscenario's

(1) Kernfunctie van het verwarmingssysteem

1. Evenwichtige verdeling van de verwarmingswaterstroom: De interne precieze kanalen transporteren het warme water gelijkmatig naar elke sectie van de vloerverwarmingsbuizen, waardoor een overmatige of onvoldoende waterstroom in een enkele lijn wordt vermeden, waardoor een uniforme verwarmingstemperatuur door het hele huis wordt gegarandeerd en lokale problemen met een onbalans in de temperatuur worden verminderd.

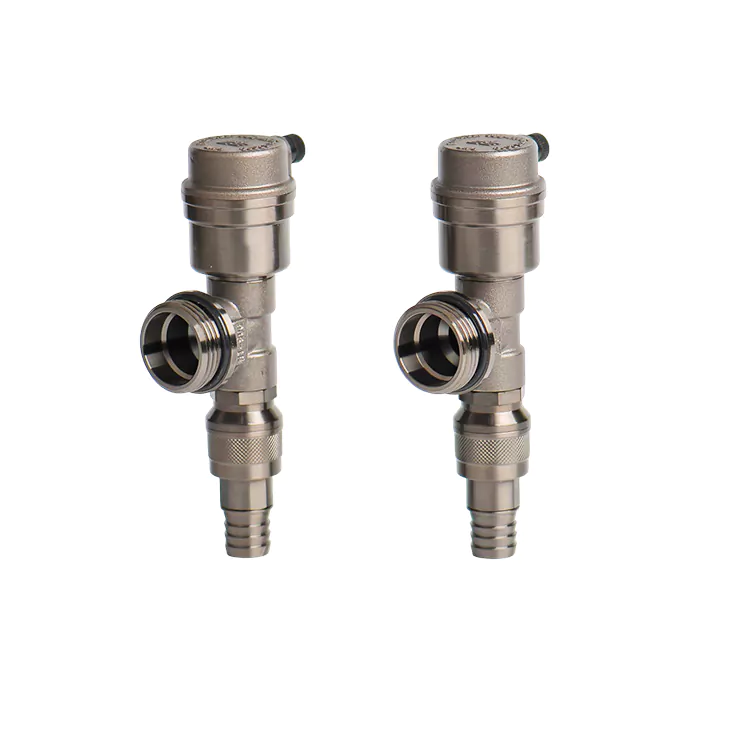

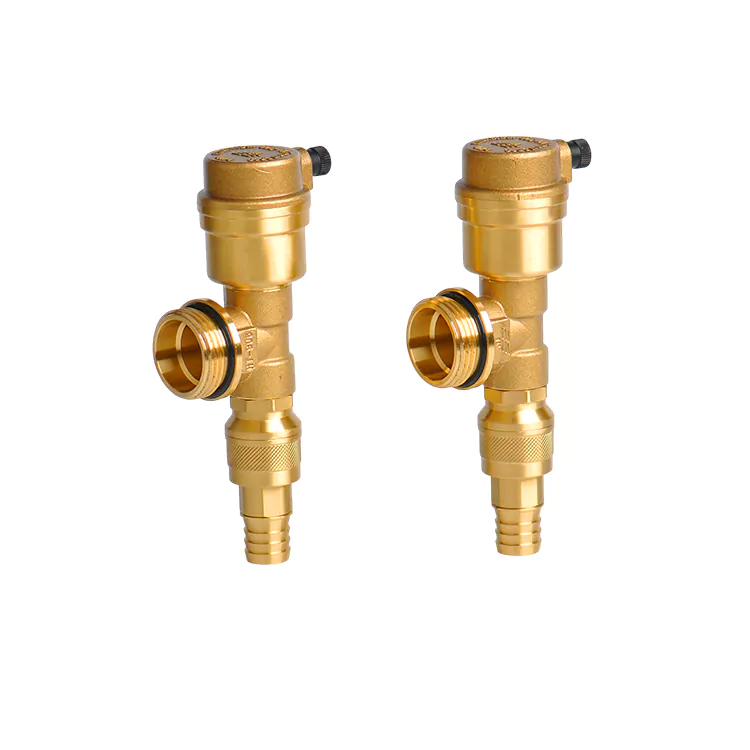

2. Snelle afvoer van lucht in de leidingen: de geïntegreerde automatische uitlaatklep laat voortdurend de opgehoopte lucht in de vloerverwarmingsbuizen vrij, waardoor abnormale geluiden veroorzaakt door de impact van de waterstroom worden geëlimineerd en luchtverstopping wordt voorkomen die leidt tot stagnatie van de verwarmingscirculatie.

3. Regelmatige afvoer en reiniging van leidingen om onzuiverheden te verwijderen: De aan de onderkant geïntegreerde afvoerklep kan regelmatig sediment, roest en andere onzuiverheden in de leidingen verwijderen, waardoor verstopping van vloerverwarmingsleidingen wordt voorkomen en een soepele circulatie van het verwarmingswater wordt gehandhaafd.

4. Onafhankelijke uitschakeling van elke leiding, zonder dat dit gevolgen heeft voor de verwarming van het hele huis: Elke leiding is uitgerust met een onafhankelijk regelbare kogelkraan. Wanneer de leiding verstopt is of lekt en onderhoud nodig heeft, kan alleen de defecte aftakking worden afgesloten, zonder het gehele vloerverwarmingssysteem uit te schakelen. Hierdoor wordt de impact op de werking en het onderhoud aanzienlijk verminderd.

(2) Gedetailleerde aanpassing van toepassingsscenario's

1. Residentieel watervloerverwarmingssysteem: voor renovatie- of nieuwbouwprojecten voor vloerverwarming in alle huizen in commerciële woningen en zelfgebouwde huizen, is de compacte behuizing geschikt voor kleine vloerverwarmingsboxen voor thuis, en is compatibel met conventionele specificaties van 2-6 lijnen voor kleine huizen en 8-12 lijnen voor grote huizen.

2. Winkelverwarmingsproject aan de straatkant: grootschalige vloerverwarmingsinstallatie voor winkels en restaurants, specificaties met meerdere lijnen zijn geschikt voor grote open ruimtes om te voldoen aan de vraag naar temperatuurregeling in verschillende zones, en de geïntegreerde accessoires verminderen de montagetijd ter plaatse en verkorten de decoratieperiode van de winkel.

3. Commerciële verwarmingsprojecten in kantoorgebouwen en kantoorgebouwen: gecentraliseerd vloerverwarmingssysteem in kantoorgebouwen met meerdere verdiepingen, ondersteuning van batch-uniforme aankoop, aanpassing van het aantal aftakleidingen op basis van vloerverdelingen en het bieden van volledige technische acceptatiekwalificaties, geschikt voor grootschalige HVAC-biedprojecten.

Materiële voordelen

1. Het hoofdgedeelte is uit één stuk gesmeed en gevormd met behulp van HPb59-messing.

De wanddikte van het kleplichaam is vergroot en het materiaal is compact zonder zandgaten of poriën. HPb59-messing heeft van nature uitstekende anti-oxidatie- en anti-corrosie-eigenschappen. Het is niet gevoelig voor corrosie of perforatie bij langdurig transport van verwarmingswater op hoge temperatuur, waardoor het geschikt is voor de continue circulatie van het verwarmingssysteem gedurende het hele jaar. Het oppervlak is fijn gepolijst om roest te voorkomen en is niet gevoelig voor kalkaanslag of vlekken, wat resulteert in een nette en duurzame uitstraling.

2. Hoge temperatuurbestendige siliconen rubberen afdichting

De bijbehorende speciale siliconenrubber afdichtingsaccessoires zijn anders dan gewone rubberen pakkingen. Ze zijn bestand tegen de langdurige watercirculatie op hoge temperatuur van het verwarmingssysteem en zijn niet gevoelig voor vervorming door verharding, barsten of krimpen. Langdurig gebruik zorgt voor een goede afdichting, waardoor het risico op waterlekkage bij de aftakkingsinterface van het verdeelstuk wordt geëlimineerd.

3. Duurzame materialen voor bijpassende functionele accessoires

De aftakkogelkraan maakt gebruik van een messing huis gecombineerd met een fluorrubber afdichtingszitting. Het werkt soepel en lekt niet, zelfs niet na tienduizenden openen en sluiten. De interne klepkernen van de automatische uitlaatklep en de rioolklep zijn corrosiebestendig en zijn bestand tegen de verontreinigingen in het verwarmingswater en de wisselende temperatuurschommelingen tussen warm en koud, zonder vast te lopen of uit te vallen.

Kwaliteitscontrole en voordelen

1. Pre-spectrale detectie van grondstoffen

Alle HPb59-messing knuppels ondergaan batch-voor-batch spectrale samenstellingstests. Het loodgehalte, de anti-ontzinkingsindicatoren, de hoge temperatuurbestendigheid en de corrosieweerstandsindicatoren van het materiaal worden strikt gecontroleerd. Voor afdichtingspakkingen van siliconenrubber en aftakkogelkranen worden cyclische duurzaamheids- en waterdruklekkagetests bij hoge temperaturen afzonderlijk uitgevoerd om risico's op veroudering en lekkage van componenten uit te sluiten.

2. 100% uitgebreide prestatietests van eindproducten

Elke geïntegreerde waterverdeler met spruitstuk doorstaat drie basistests: algemene waterdrukweerstand van de schaal, lekdetectie van het beltype en balans van de waterstroomdistributie in meerdere paden. Bovendien worden er speciale controles uitgevoerd op de coaxialiteit van de schroefdraad van de aftakkingen en de soepelheid van het openen en sluiten van de kogelkraan om specifiek veelvoorkomende fouten zoals schroefdraadlekkage, ongelijkmatige waterstroomverdeling en vastlopen van de klep onder verwarmingsomstandigheden bij hoge temperaturen te voorkomen.

3. Traceerbaarheid van volledige batchcodering

Elke waterverdeler met verdeelstuk is gegraveerd met een unieke, onafhankelijke batchcode. De productieprocesgegevens van het smeden, bewerken, samenstellen van componenten en testen worden gearchiveerd en zijn volledig traceerbaar. Tijdens de verzending kunnen tegelijkertijd een spectraal detectierapport van geel kopermateriaal en een kwaliteitscertificaat voor de waterdruk en luchtdichtheid van de fabriek worden verstrekt, waarmee volledig wordt voldaan aan de vereisten voor acceptatie van vloerverwarming in huisdecoratie, biedingen voor commerciële HVAC-projecten en voltooiingsaanvraag.

4. Uniek kwaliteitscontrolevoordeel van geïntegreerde integratiestructuur

Alle uitlaat-, afvoer- en aftakkingskogelkranen zijn gestandaardiseerd, vooraf geïnstalleerd en op afdichting getest in de fabriek. Vergeleken met de verspreide montage van afzonderlijke waterverdelers op locatie, vermindert dit aanzienlijk de lekkagerisico's veroorzaakt door menselijke montagefouten. De verzegelde prestaties van de fabriek zijn uniform en stabiel, en er is geen drempel voor foutopsporing bij installatie op de projectlocatie.

Garantie na verkoop

We hebben een speciaal kwaliteitscontroleproces voor verwarmingsbuisfittingen opgezet. De grondstoffen van messing worden batch voor batch onderworpen aan spectrale tests. Afdichtingscomponenten voor hoge temperaturen en aftakkogelkranen ondergaan duurzaamheidstests bij hoge temperaturen en waterdruklekkage. Alle eindproducten ondergaan algemene waterdruk- en luchtdichtheidstests, en de coaxialiteit van de schroefdraad van aftakkleppen en de soepelheid van het openen en sluiten van de klep worden geverifieerd om waterlekkage bij verwarming bij hoge temperaturen te voorkomen.

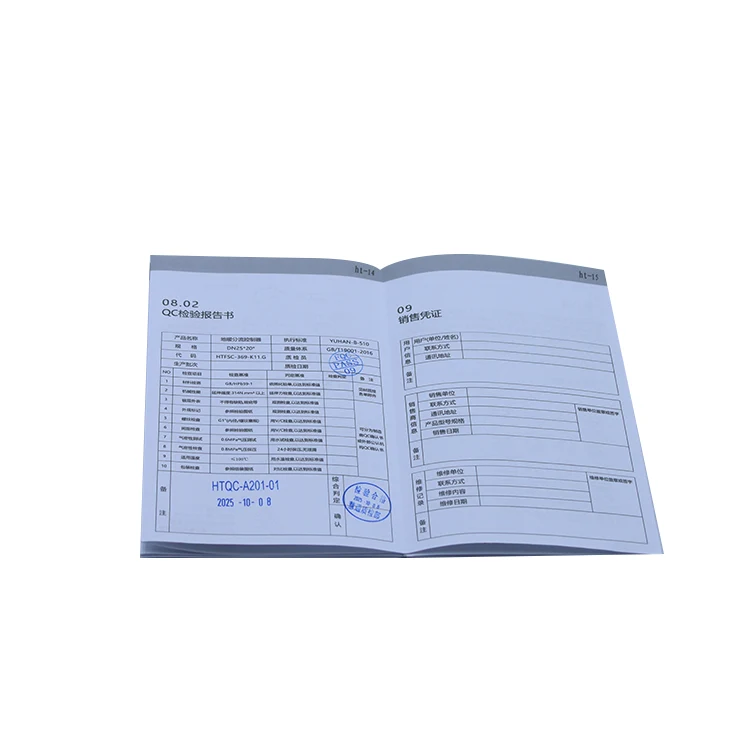

Elk product is gemarkeerd met een onafhankelijke batchcode. Het gehele productieproces is traceerbaar. Wij kunnen materiaaltestrapporten en fabrieksconformiteitscertificaten leveren, die voldoen aan de acceptatienormen voor woningdecoratie en vloerverwarming.

De producten genieten een originele fabrieksgarantie van 12 maanden. Technisch personeel biedt begeleiding bij de lay-out van de pijpleiding en het debuggen van uitlaatgassen en afvoeren. Er is een meertalige klantenservice beschikbaar om inkooporders te koppelen, en er wordt ondersteuning geboden voor aangepaste specificaties voor grootschalige vloerverwarmingsprojecten. De originele fabrieksafdichtingsringen, aftakkogelkranen en andere vervangende onderdelen worden op lange termijn geleverd.

Onderhoudsaanbevelingen

1. Initiële gebruiksinstructies voor verwarmings- en watersystemen

Wanneer u het geothermische verwarmingssysteem voor het eerst vult en onder druk zet, opent u langzaam de automatische uitlaatklep aan de bovenkant van de distributie- en verzamelwaterkleppen om de lucht in de leidingen volledig te evacueren totdat er continu helder water zonder bellen uit de uitlaatpoort stroomt en sluit u deze vervolgens. Verhoog langzaam de waterdruk van het systeem en voer de druk stapsgewijs op om plotselinge hogedrukschokken op de afdichtingen te voorkomen en waterlekkage bij de interfaces te voorkomen.

2. Dagelijkse reguliere onderhoudsprocedures

Open vóór elk stookseizoen de onderste afvoerklep om opgehoopt sediment, roest en andere onzuiverheden uit de pijpleiding af te voeren en te voorkomen dat de leidingen verstopt raken. Controleer elke zes maanden de afdichtingscondities van de kogelkranen en de uitlaat- en aftapkranen in elke aftakleiding. Als er sprake is van een lichte waterlekkage, draai dan de schroefdraden enigszins vast zonder de distributie- en verzamelwaterkleppen als geheel te demonteren.

3. Onderhoudswerkzaamheden voor geothermische pijpleidingen met één traject

Wanneer een bepaalde geothermische pijpleiding van het verwarmingssysteem niet opwarmt of lekt, hoeft u alleen de onafhankelijke kogelkraan te sluiten die overeenkomt met die aftakleiding. De andere verwarmingsaftakleidingen blijven circuleren en zorgen normaal voor verwarming. Nadat het onderhoud is voltooid en het water is ingeschakeld, opent u de uitlaatklep van die aftakleiding om de opgehoopte lucht af te voeren en de normale verwarming te herstellen.

4. Beschermende maatregelen voor langdurig gestopte geothermische verwarmingssystemen

Wanneer het geothermische verwarmingssysteem aan het einde van het stookseizoen voor langere tijd is uitgeschakeld, opent u de aftapkraan om al het opgehoopte water uit de hele pijpleiding af te tappen. Zo voorkomt u dat de leidingen en de distributie- en verzamelwaterkleppen barsten als gevolg van bevriezing in de winter. Droog de watervlekken op het oppervlak van de distributie- en verzamelwaterkleppen, houd de binnenkant van de doos droog en vertraag de oxidatie en aanslag van het messing.

Veelgestelde vragen

Vraag 1: Wat zijn, vergeleken met het split-type spruitstuk, de belangrijkste voordelen van het messing geïntegreerde spruitstuk voor vloerverwarmingsbuizen op het gebied van bouwtechniek?

A: Voor het traditionele split-type spruitstuk moeten de uitlaatkleppen, aftapkleppen en aftakkogelkranen ter plaatse afzonderlijk worden gemonteerd. Het assemblageproces is complex en menselijke installatiefouten kunnen gemakkelijk lekkage veroorzaken. Dit product is in de fabriek vooraf geïnstalleerd met alle functionele componenten. De fabriek voltooit de waterdrukdichtheidstest en op locatie hoeft alleen de vloerverwarmingsleiding te worden aangesloten. Dit verkort de bouwtijd van de decoratie aanzienlijk en verkleint de kans op leidinglekkage en herbewerking.

Vraag 2: Kan het compatibel zijn met zowel PEX-buizen als aluminium-kunststof composietbuizen voor vloerverwarming?

A: Het is volledig compatibel. De standaard aftakconnectoren van het product kunnen worden gebruikt voor algemene specificaties van PEX-verwarmingsbuizen en aluminium-kunststof composiet vloerverwarmingsbuizen die op de markt verkrijgbaar zijn. Bij woningdecoratie en commerciële projecten, waar beide soorten leidingen worden gebruikt, is het niet nodig om het verdeelstuk te vervangen. Inkoop en voorraadvoorbereiding zullen handiger zijn.

Vraag 3: Zal ​​het HPb59-lichaam van gesmeed messing snel kalkaanslag en roest ophopen onder langdurige waterstroming op hoge temperatuur?

A: HPb59 speciaal verwarmingsmessing heeft uitstekende anti-kalk- en anti-oxidatie-eigenschappen. De binnenwand is glad en vertoont na eenmalig smeden geen voegspleten. Er zijn geen accumulatie-dode hoeken voor schaal. De gepolijste antiroestlaag aan het oppervlak kan oxidatie door waterdamp voorkomen en is niet gevoelig voor roest of verstopping onder de hoge temperatuur van de watercirculatie van de vloerverwarming gedurende het hele jaar.

Vraag 4: Moet de geïntegreerde automatische uitlaatklep regelmatig handmatig worden bediend?

A: Er is geen frequente handmatige bediening vereist. De klep is een volledig automatische uitlaatstructuur. Wanneer er lucht in de buis wordt gegenereerd, kan deze automatisch worden vrijgegeven. Alleen wanneer het vloerverwarmingssysteem voor het eerst met water wordt gevuld of tijdens het wisselende seizoen opnieuw wordt geactiveerd, moeten de afzuig- en afvoerkleppen handmatig volledig worden geopend om de opgehoopte lucht volledig af te voeren. Dagelijks gebruik kan automatisch worden bediend.

Vraag 5: Welke technische acceptatiematerialen kunnen worden geleverd voor grootschalige vloerverwarmingsprojecten in commerciële en kantoorgebouwen?

A: Elke zending kan een complete set HPb59 kopermateriaalspectroscopietestrapport, fabriekswaterdruk-luchtdichtheidskwaliteitscertificaat en batchtraceerbaarheidsbestand leveren. Zowel papieren als elektronische versies worden gelijktijdig geleverd om te voldoen aan alle beoordelingsvereisten voor acceptatie van vloerverwarming in huis, overzeese HVAC-projectbiedingen, douaneafhandeling en indiening van de voltooiing van projecten.

Vraag 6: Als de aftakkingsonafhankelijke kogelkraan lekt, moet dan het volledige spruitstuk worden vervangen?

A: Er is geen algehele vervanging nodig. Alle aftakkogelkranen, siliconenafdichtingspakkingen en uitlaat- en aftapkranen van het product zijn originele fabrieksonafhankelijke vervangingsonderdelen. Alleen wanneer de afdichtingspakking of kogelkraan op de lekpositie defect raakt, kunnen de bijbehorende onderdelen afzonderlijk worden aangeschaft voor demontage en vervanging, waardoor de onderhoudskosten van het vloerverwarmingssysteem op de lange termijn aanzienlijk worden verlaagd.
