In moderne HVAC- en hydronische leidingsystemen kan onstabiele waterdruk de circulatie, de bescherming van apparatuur, de thermische balans en het onderhoud op lange termijn beïnvloeden. Als professionele fabrikant en leverancier,Huitongbiedt eenDrukregelklep voor vloeistofpijpleidingontworpen om de stroomafwaartse druk automatisch te stabiliseren via een zelfwerkende mechanische structuur, zonder externe stroom- of luchttoevoer. De behuizing van gesmeed HPb59-messing, de vernikkelde afwerking, het EPDM-afdichtingssysteem en het instelbare drukontwerp maken hem geschikt voor residentiële en commerciële HVAC-toepassingen.
Een drukregelklep is een belangrijk onderdeel voor het beheersen van drukschommelingen in vloeistofsystemen met gesloten lus. De oplossing van Huitong combineert passieve zelfaangedreven regeling met een corrosiebestendige constructie van gesmeed messing, hittebestendige afdichting en een compact installatieontwerp. De klep reageert op veranderingen in de leidingdruk door de klepkernopening aan te passen, waardoor stabiele stroomafwaartse omstandigheden worden gehandhaafd. Dit maakt hem geschikt voor vloerverwarming, centrale airconditioning, commerciële HVAC-circulatie en renovatieprojecten waarbij betrouwbaar drukbeheer vereist is.
Inhoudsopgave
- Wat is een drukregelklep voor vloeistofpijpleidingen?
- Hoe werkt een drukregelventiel?
- Wat zijn de belangrijkste kenmerken om te evalueren?
- Functies voor drukregeling in één oogopslag
- Waar wordt deze klep vaak gebruikt?
- Hoe moet u de juiste klep selecteren?
- Welke systeemvoordelen kan het bieden?
- Welke invloed heeft kwaliteitscontrole op de betrouwbaarheid van kleppen?
- Veelgestelde vragen
- Conclusie
Wat is een drukregelklep voor vloeistofpijpleidingen?
Een drukregelklep voor vloeistofpijpleidingen is ontworpen om de vloeistofdruk binnen een leidingnetwerk te regelen en te stabiliseren. In plaats van toe te staan dat drukvariaties rechtstreeks naar stroomafwaartse apparatuur worden doorgegeven, past de klep zijn interne opening aan op basis van veranderingen in de mediumdruk.
In HVAC-toepassingen is deze functie vooral handig omdat pompen, spruitstukken, verwarmingscircuits, koelcircuits en aftakleidingen te maken kunnen krijgen met veranderende stroomvereisten. Overmatige of onstabiele druk kan bijdragen aan ongelijkmatige circulatie, spanning op componenten, geluid of inconsistente thermische verdeling.

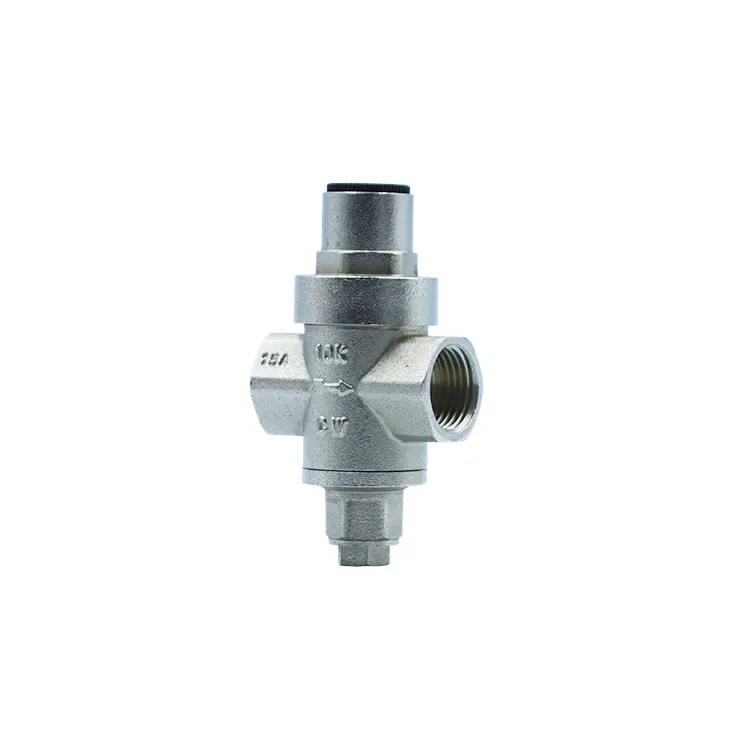

Het ontwerp van Huitong maakt gebruik van een gesmeed HPb59-messing lichaam uit één stuk met een vernikkeld oppervlak. Volgens de productinformatie van de fabrikant gebruikt de klep zijn eigen pijpleidingmedium als bedieningskracht, waardoor er geen bedrading, externe pneumatische apparatuur of een extra voeding nodig is.
Hoe werkt een drukregelventiel?
Het werkingsprincipe is gebaseerd op passieve mechanische drukregeling. Wanneer de pijpleidingdruk verandert, reageert het interne regelmechanisme door de klepkernopening te veranderen. Dit wijzigt de stroomdoorgang en helpt de stroomafwaarts geleverde druk te stabiliseren.
Deze zelfaangedreven benadering is nuttig in systemen waar continue elektrische controle onnodig of ongewenst is. Het vermindert ook de afhankelijkheid van handmatige tussenkomst, omdat de klep automatisch kan reageren op drukveranderingen.
Drie belangrijke bedieningsfuncties
- Drukdetectie:Het mechanisme reageert op drukomstandigheden in de pijpleiding.
- Automatische aanpassing:De klepkern verandert zijn opening om drukvariaties tegen te gaan.
- Stroomafwaartse stabilisatie:De gecontroleerde stroom zorgt voor consistentere bedrijfsomstandigheden.
Voor hydronische HVAC-systemen kan een stabiele druk ook bijdragen aan een meer evenwichtige circulatie tussen verschillende takken, waardoor temperatuurverschillen die worden veroorzaakt door een ongelijkmatige stroomverdeling worden verminderd.
Wat zijn de belangrijkste kenmerken om te evalueren?
Gesmeed HPb59 messing klephuis
Het kleplichaam is vervaardigd uit verdikt, uit één stuk gesmeed HPb59-messing. Smeden zorgt voor een dichte en uniforme lichaamsstructuur die geschikt is voor toepassingen met herhaalde drukschommelingen. De messing constructie is ook geschikt voor veel watergebaseerde HVAC- en hydronische toepassingen.
Vernikkeld oppervlak
Een vernikkelde afwerking biedt een extra beschermlaag tegen corrosie, oxidatie en kalkaanhechting. Dit is vooral relevant voor HVAC-installaties die continu werken via seizoensgebonden verwarmings- en koelcycli.
Passieve zelfaangedreven regeling
De mechanische regelstructuur werkt zonder externe elektrische of pneumatische krachtbron. Het maakt gebruik van de druk van het pijpleidingmedium om de regulerende werking aan te sturen, waardoor de systeemintegratie wordt vereenvoudigd en het aantal benodigde externe besturingscomponenten wordt verminderd.
Temperatuurbestendige afdichting
Het ontwerp omvat een dubbellaagse EPDM-afdichting samen met een hittebestendige pakking rond de klepsteel. Deze afdichtingselementen zijn bedoeld om lekkagerisico's bij herhaalde druk- en temperatuurveranderingen te verminderen.
Compact installatieontwerp
Een gestroomlijnd kleplichaam kan voordelig zijn als de installatieruimte beperkt is. Toepassingen kunnen onder meer vloerverwarmingskasten, plafondpijpschachten, apparatuurruimten en andere besloten HVAC-leidinglocaties zijn.
Functies voor drukregeling in één oogopslag
| Functie | Ontwerpbenadering | Praktische waarde |
|---|---|---|
| Ventiellichaam | Uit één stuk gesmeed HPb59-messing | Hoge structurele sterkte voor HVAC-leidingen |
| Oppervlaktebescherming | Vernikkelen | Helpt corrosie, oxidatie en kalkaanslag tegen te gaan |
| Drukregeling | Zelfaangedreven mechanische regeling | Automatische respons zonder externe voeding |
| Afdichting | Dubbellaags EPDM plus spindelpakking | Ondersteunt lekpreventie op lange termijn |
| Aanpassing | Handwiel voor handmatige aanpassing | Maakt het mogelijk om de drukinstellingen nauwkeurig af te stemmen |
| Installatie | Compact lichaam met standaard schroefdraad | Geschikt voor nieuwe installaties en retrofitwerkzaamheden |
Waar wordt deze klep vaak gebruikt?
Residentiële vloerverwarming
Vloerverwarmingssystemen zijn afhankelijk van een evenwichtige watercirculatie over meerdere circuits. Drukstabilisatie kan helpen een consistentere stroom te behouden en de impact van drukvariaties tussen takken te verminderen.
Centrale airconditioning
Centrale HVAC-systemen kunnen te maken krijgen met veranderende stroomvereisten naarmate verschillende zones in werking zijn. Een drukregulerende component kan helpen bij het handhaven van stabielere hydraulische omstandigheden tijdens deze veranderingen.
Commerciële gebouwen
Winkelcentra, kantoorgebouwen en andere grote faciliteiten bevatten vaak uitgebreide verwarmings- en koelingsnetwerken. Drukregeling wordt steeds belangrijker naarmate de leidinglengtes, aftakkingen en bedieningszones toenemen.
HVAC-retrofitprojecten
Oudere systemen kunnen onstabiele drukomstandigheden ontwikkelen of verouderde regelcomponenten bevatten. Een compacte drukregelklep kan worden opgenomen in geschikte retrofitprojecten om de hydraulische regeling te verbeteren zonder het hele netwerk opnieuw te ontwerpen.
Hoe moet u de juiste klep selecteren?
Het kiezen van een drukregelklep moet beginnen met de daadwerkelijke vereisten van het leidingsysteem, in plaats van eenvoudigweg een klep te selecteren op basis van de nominale leidingmaat. Ingenieurs, installateurs en inkoopteams moeten rekening houden met verschillende factoren.
- Medium:Controleer of de klepmaterialen en afdichtingen compatibel zijn met de circulerende vloeistof.
- Bedrijfsdruk:Identificeer normale druk en potentiële drukschommelingen.
- Temperatuur:Controleer het verwachte temperatuurbereik voor verwarmen en koelen.
- Aansluitspecificatie:Zorg ervoor dat de schroefdraad van de klep overeenkomt met de bestaande leiding- of spruitstukaansluiting.
- Installatieruimte:Controleer of er voldoende ruimte is voor installatie, afstelling en toekomstig onderhoud.
- Aanpassingsvereisten:Bepaal of de toepassing handmatige drukinstelling of automatische regeling vereist.
- Vervangingsondersteuning:Houd rekening met de beschikbaarheid van reserveonderdelen en technische ondersteuning gedurende de verwachte levensduur.
Voor projectinkoop is het ook nuttig om materiaalinformatie, inspectiedocumentatie, toepasselijke drukgegevens, aansluitspecificaties en installatierichtlijnen op te vragen voordat u een bulkbestelling plaatst.
Welke systeemvoordelen kan het bieden?
1. Betere bescherming voor HVAC-componenten
Drukstoten kunnen extra druk uitoefenen op pompen, spruitstukken, fittingen en andere hydraulische componenten. Het stabiliseren van de druk kan onnodige mechanische belasting helpen verminderen en een meer voorspelbare werking van het systeem ondersteunen.
2. Meer consistente vloeistofverdeling
Drukverschillen tussen takken kunnen de stroomverdeling beïnvloeden. Automatische regeling kan helpen stabielere hydraulische omstandigheden te creëren, wat waardevol is voor systemen die evenwichtige verwarming of koeling vereisen.
3. Verminderde handmatige tussenkomst
Een zelfaangedreven ontwerp kan reageren op drukveranderingen zonder dat continue handmatige aanpassing nodig is. Dit kan de werking vereenvoudigen in systemen waar onbeheerde of onderhoudsarme prestaties de voorkeur hebben.
4. Potentiële mogelijkheden voor energiebesparing
Een stabielere circulatie kan onnodige pompbelasting als gevolg van drukschommelingen verminderen. De daadwerkelijke energiebesparingen zijn afhankelijk van het volledige systeemontwerp, de pompregelstrategie, de bedrijfsomstandigheden en de hydraulische balans, maar effectief drukbeheer kan de algehele HVAC-efficiëntie ondersteunen.
Welke invloed heeft kwaliteitscontrole op de betrouwbaarheid van kleppen?
Drukregelkleppen werken onder voortdurende mechanische en hydraulische belasting, dus de kwaliteit van componenten en inspectieprocedures zijn belangrijke overwegingen voor projectkopers.
Volgens de gepubliceerde productinformatie van Huitong ondergaan belangrijke componenten zoals de klepkern, de drukregulerende veer, de afdichtingspakking en de anti-loslatingsteel duurzaamheidstests, waaronder temperatuurcycli, hogedrukbehoud en vermoeidheidstests van 10.000 cycli. Er wordt ook beschreven dat afgewerkte kleppen 100% worden geïnspecteerd op waterdichtheid, regelprestaties en schroefdraadcompatibiliteit.
Huitong stelt ook dat kleplichamen een unieke batchidentificatie krijgen voor de traceerbaarheid van de productie, waarbij materiaalsamenstellingsrapporten en fabrieksinspectiecertificaten beschikbaar zijn voor projectdocumentatie.
Voor internationale aanbestedingen kunnen deze kwaliteitscontrolegegevens nuttig zijn bij het vergelijken van leveranciers, omdat ze praktisch bewijs leveren van hoe de fabrikant materiaalverificatie, eindproductinspectie en traceerbaarheid benadert.
Veelgestelde vragen
Wat is het hoofddoel van een drukregelventiel?
Het primaire doel is het controleren en stabiliseren van de vloeistofdruk binnen een leidingsysteem. In HVAC-toepassingen kan het de impact van drukschommelingen helpen verminderen en een meer evenwichtige circulatie ondersteunen.
Heeft een zelfaangedreven drukregelventiel elektriciteit nodig?
Nee. Het ontwerp van Huitong maakt gebruik van een passief mechanisch regelmechanisme dat wordt aangedreven door de druk van het pijpleidingmedium, zodat er geen externe elektrische of pneumatische krachtbron nodig is voor zijn regulerende werking.
Kan dit type klep worden gebruikt in vloerverwarmingssystemen?
Ja. Het product is ontworpen voor HVAC-leidingtoepassingen en wordt door Huitong specifiek beschreven als geschikt voor vloerverwarming in woningen en centrale airconditioningcirculatiesystemen.
Welke materialen worden in de klep gebruikt?
Het kleplichaam is gemaakt van gesmeed HPb59-messing met een vernikkeld oppervlak. De drukregelveer is van roestvrij staal, terwijl het afdichtingssysteem hittebestendige EPDM-componenten en spindelpakking omvat.
Kan de drukinstelling handmatig worden aangepast?
Ja. Er is een handmatig afstelhandwiel meegeleverd waarmee gebruikers de drukinstelling kunnen afstemmen op de vereisten van het specifieke leidingsysteem.
Zijn er reserveonderdelen beschikbaar?
Huitong stelt dat vervangbare componenten zoals klepkernen, afdichtingspakkingen en handwielen voor drukaanpassing beschikbaar zijn, waardoor onderhoud mogelijk is zonder noodzakelijkerwijs de volledige klep te hoeven vervangen.
Conclusie
Een goed ontworpen drukregelklep kan een belangrijke rol spelen bij het handhaven van stabiele hydraulische omstandigheden, het beschermen van HVAC-componenten, het balanceren van de vloeistofcirculatie en het verminderen van de noodzaak van frequente handmatige interventies. Met een constructie van gesmeed HPb59-messing, vernikkelde bescherming, passieve zelfaangedreven regeling, temperatuurbestendige afdichting, instelbare drukregeling en gedocumenteerde inspectieprocedures is de oplossing van Huitong ontworpen voor residentiële, commerciële en HVAC-retrofittoepassingen.
Als u op zoek bent naar een betrouwbare oplossing voor drukregeling voor een HVAC-project, retrofitsysteem of vloeistofleidingtoepassing, lees dan meer over Huitong's drukregelklep voor vloeistofpijpleidingen en bekijk de beschikbare product- en technische informatie. Voor specificaties, bulkinkoop, OEM-vereisten of projectspecifieke aanbevelingen,neem contact met ons opvandaag nog om uw aanvraag met het Huitong-team te bespreken.
